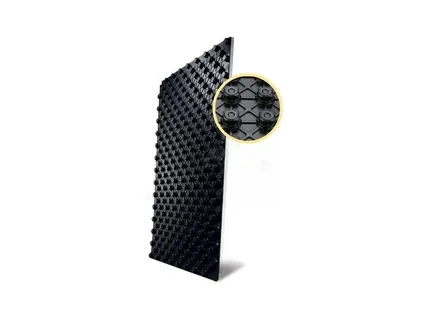

Systémová platňa z tvrdeného PS plastu hrúbky 1 mm s výstupkami pre potrubie 14–18 mm – bez polystyrénovej izolácie, s celkovou výškou len 23 mm. Odrazová vrstva a presné vedenie potrubia tam, kde je tepelná izolácia vyriešená samostatne.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Doska UHP50 mala na starom webe vlastnú kategóriu – „platňa slúžiaca ako odrazová vrstva“. Dnes ju v e-shope ATRIA.SK nájdete ako „Tvrdená izolačná fólia UHP50 (STIROTERMAL SOLO)“.
Na rozdiel od dosiek DUO neobsahuje vrstvu polystyrénu. Je to tvarovaná platňa z tvrdeného PS plastu hrúbky 1 mm s osemhrannými výstupkami (hríbmi), medzi ktoré sa zatláča potrubie 14–18 mm. Podľa popisu je určená len ako odrazová vrstva a na ukladanie potrubia – typicky v priemysle, autoservisoch a výrobných halách.
Cena platne je za 1 m². K platni odporúčame potrubie PEX-AL-PEX 16 × 2 mm, obvodový dilatačný pás a plastifikátor do betónu.
STIROTERMAL SOLO použijete tam, kde potrebujete rýchlo a presne uložiť potrubie a o tepelnú izoláciu je postarané inak:
Ak chcete izoláciu aj vedenie potrubia v jednom kuse, zvoľte dosku s polystyrénom: najnižšia je DUO 11 (33 mm), stredná DUO 20 (42 mm) a najvyššia DUO 30 (52 mm).
Platňa SOLO rieši len dve úlohy: odráža teplo smerom hore a drží potrubie na mieste. Tepelnú izoláciu, ktorá bráni úniku tepla do stropu alebo do zeminy, musíte mať v skladbe ako samostatnú vrstvu. Typická skladba zdola nahor vyzerá takto:
Ak by ste pod SOLO kládli samostatný polystyrén, porovnajte to s doskou, ktorá má izoláciu aj výstupky v jednom kuse: DUO 11 (33 mm, R = 0,30 m²K/W), DUO 20 (42 mm, R = 0,55 m²K/W) alebo DUO 30 (52 mm, R = 0,85 m²K/W). SOLO dáva zmysel najmä tam, kde je izolácia už hotová alebo kde ju projekt predpisuje z iného materiálu.
Hrubšia odrazová vrstva než pri doskách DUO (0,6 mm). Odráža teplo smerom hore do vykurovacej betónovej dosky.
Osemhranné výstupky (hríby) s prevismi držia potrubie 14–18 mm bez spôn – rúrka pri betónovaní nevyskočí.
Tabule majú na hranách zámok – každá strana prekryje susednú, takže betón nezateká pod platňu.
Rozostup výstupkov 50 mm umožňuje meniť vzdialenosť rúrok po 5 cm presne podľa projektu kladenia.
| Parameter | STIROTERMAL SOLO (UHP50) |
|---|---|
| Typ | systémová platňa s výstupkami, bez polystyrénovej izolácie |
| Materiál fólie | tvrdený PS plast, čierny |
| Hrúbka fólie | 1 mm |
| Celková výška | 23 mm |
| Čistý (úžitkový) rozmer tabule | 1400 × 800 mm |
| Čistá plocha tabule | 1,12 m² |
| Prekrytie fólie (zámok) | 50 mm |
| Priemer potrubia | 14–18 mm |
| Rozteč výstupkov | 50 mm |
| Rozteč uloženia potrubia | 50, 100, 150, 200 mm |
| Pevnosť v ohybe | neuvádza sa – ide o tvrdený PS plast |
| Reakcia na oheň | E (EN 13501-1), B1 (DIN 4102) |
| Balenie | 22,4 m² = 20 tabúľ |
| Krajina pôvodu | EÚ |
| Predaj | cena za 1 m² |
Parametre podľa popisu produktu v e-shope ATRIA.SK. Aktuálnu cenu a dostupnosť vidíte pri produkte vyššie.
SOLO je jediná platňa radu bez polystyrénu. Dosky DUO majú izoláciu a tvrdenú PS fóliu 0,6 mm.
| Doska | Izolácia | Celková výška | Balík |
|---|---|---|---|
| SOLO (UHP50) – táto stránka | nie | 23 mm | 22,4 m² (20 tabúľ) |
| DUO 11 (UHP51) | áno | 33 mm | 14,56 m² (13 tabúľ) |
| DUO 20 | áno | 42 mm | 11,2 m² (10 tabúľ) |
| DUO 30 (UHP52) | áno | 52 mm | 7,84 m² (7 tabúľ) |
Aktuálne ceny všetkých dosiek nájdete v cenníku.
Jedna tabuľa má čistú plochu 1,12 m², na 1 m² podlahy teda pripadá približne 0,9 tabule. K ploche s potrubím pripočítajte asi 5 % na prirezy. Balík obsahuje 20 tabúľ = 22,4 m².
| Vykurovaná plocha | Platňa vrátane 5 % rezervy | Počet tabúľ | Celé balíky (20 tabúľ) |
|---|---|---|---|
| 10 m² | 10,5 m² | 10 | 1 |
| 20 m² | 21 m² | 19 | 1 |
| 50 m² | 52,5 m² | 47 | 3 |
| 100 m² | 105 m² | 94 | 5 |
| 150 m² | 157,5 m² | 141 | 8 |
Orientačný výpočet: počet tabúľ = plocha × 1,05 ÷ 1,12 m², zaokrúhlené nahor. Dĺžku potrubia a počet okruhov spočíta výpočet podlahového kúrenia.
SOLO sa kladie na rovný, čistý a suchý podklad s tepelnou izoláciou podľa projektu skladby podlahy. Platňa kopíruje podklad pod sebou.
Po obvode miestnosti a okolo stĺpov nalepte obvodový dilatačný pás (napr. DP 50, 8 × 150 mm). Jeho fóliu neskôr preložíte cez okraj platní.
Tabule 1400 × 800 mm kladte tak, aby sa hrany so zámkom prekrývali. Pri stenách ich zarežte na mieru.
Rúrku 14–18 mm (napr. PEX-AL-PEX 16 × 2) zatlačte medzi výstupky. Vzdialenosť rúrok meníte po 5 cm podľa projektu. Pri rozdeľovači použite fixačné oblúky 90°.
Konce okruhov pripojte na rozdeľovač zverným šróbením s Eurokónusom (EK) a pred betónovaním nechajte kúrenára skontrolovať ich tesnosť.
Do betónu pridajte plastifikátor (cca 7 kg na 1 m³). Vrstva, v ktorej je rúrka uložená, má mať min. 65 mm, optimálne 72 mm; pri anhydrite min. 55 mm.
Okruhy pripojte na rozdeľovač pre podlahové kúrenie umiestnený v skrinke. Ďalšie rady nájdete v poradni o podlahovom vykurovaní.
Pošlite nám skladbu podlahy alebo pôdorys a technik odporučí vhodnú dosku a prepočíta materiál. Technik: +421 917 133 664, e-mail info@atria.sk (Po–Pi 7:30–15:30).
