Drobnosti, na ktorých závisí trvanlivosť podlahy: dilatačný pás proti prasklinám, plastifikátor pre dokonalé obalenie potrubia betónom a správne uchytenie potrubia podľa toho, na aký podklad ho kladiete.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Systémová doska, potrubie a rozdeľovač tvoria jadro podlahového kúrenia, no o tom, či bude podlaha dlhé roky bez prasklín a či bude potrubie rovnomerne odovzdávať teplo, rozhoduje aj príslušenstvo. Betónová vykurovacia doska sa pri ohreve rozťahuje, a ak nemá kam, praská. Betón, ktorý zle zateká okolo potrubia, nechá pod ním vzduchové medzery. A potrubie, ktoré nie je dobre uchytené, sa pri betónovaní nadvihne a jeho rozostup sa rozhodí.
Samolepiaci obvodový pás 8 × 150 mm z penového polyetylénu eliminuje tepelnú rozťažnosť betónu. Jeho fóliou sa prekryje okraj systémovej dosky, aby betón nezatiekol pod polystyrén.
Prísada do betónovej mazaniny. Zlepšuje spracovateľnosť betónu, uľahčuje jeho zatekanie okolo potrubia a zlepšuje odolnosť voči praskaniu.
Spony pre strojné uchytávanie potrubia 16–18 mm tackerom, dĺžka 45 mm, zvarené na vrchu do pásu. Pre dosku s textíliou a rastrom.

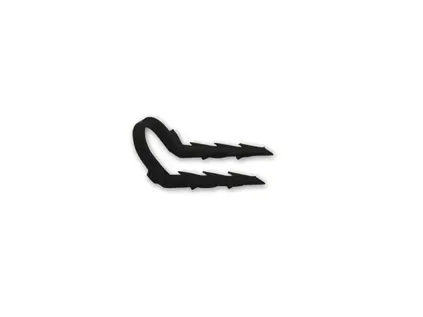

Lomená fixačná príchytka z plastu ABS s dĺžkou 75 mm na ukotvenie potrubia podlahového kúrenia do podkladovej tepelnoizolačnej dosky.

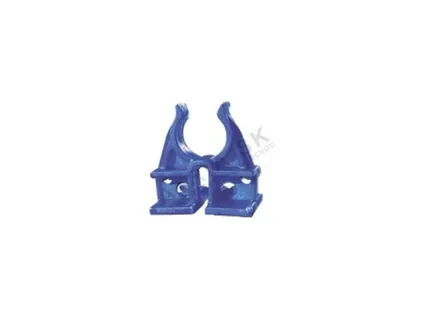

Úchyt potrubia 15–20 mm na kari rohože. Upína sa do kríženia prútov v sieti, drží pevne a nedá sa sklopiť.
Plastový oblúk z ABS udrží ohyb 90° pri výstupe potrubia 16–18 mm z podlahy k rozdeľovaču. Pre PB, PEX aj PERT.
Metalická polypropylénová fólia s rastrom 10 × 10 cm. Oddeľuje vrstvy podlahy a raster uľahčuje rovnomerné rozmiestnenie potrubia.
Hliníkový plech pre potrubie 16 mm, vkladá sa do polystyrénu suchého systému STIROTERMAL DRY a rozvádza teplo po ploche.
Pri každom produkte si všimnite jednotku predaja a minimálny odber – cena môže byť za kus, meter, m², kilogram alebo krabicu.
Rozmery, materiály a určenie jednotlivých dielov podľa popisov produktov na ATRIA.SK.
| Produkt | Kód | Rozmer | Materiál | Pre potrubie / použitie |
|---|---|---|---|---|
| Obvodový dilatačný pás DP 50 | DP50I | hrúbka 8 mm, výška 150 mm, perforácia po 1 cm | penový polyetylén, samolepiaci, so zásterkou (fóliou) | obvod miestností, betónová aj anhydritová zálievka |
| Plastifikátor IVAR PL 10 | PL10 | balenie 10 kg | prísada do betónovej mazaniny | 7 kg na cca 1 m³ betónu |
| Spony HS T | 601010HS T | dĺžka 45 mm, 10 pásov po 50 ks | zvarené na vrchu do pásu | potrubie 16–18 mm, tacker |
| Fixačná príchytka PPB | HPW01 | dĺžka 75 mm, lomená | plast ABS | ukotvenie potrubia do tepelnoizolačnej dosky |
| H-clip | HC2 | – | – | potrubie 15–20 mm na kari rohožiach |
| Fixačný oblúk IVAR.719 | 71900102 | ohyb 90°, balenie 10 ks | plast ABS | PB, PEX, PERT 16–18 mm |
| Separačná fólia | 601001H | raster 10 × 10 cm | metalická polypropylénová fólia | oddelenie vrstiev, rozmiestnenie potrubia |
| Roznášací plech UHPS | UHPS1/64KS | 1 000 × 120 × 0,40 mm, 64 ks v krabici | hliník | potrubie 16 mm, suchý systém DRY |
Pomlčka znamená, že údaj v popise produktu nie je uvedený.
Okrajový dilatačný pás je samolepiaci, má hrúbku 8 mm a výšku 150 mm, zásterku a perforáciu po 1 cm pre ľahké oddeľovanie. Vyrobený je z penového polyetylénu. Lepí sa po obvode stien ešte pred kladením systémových dosiek. Pás slúži na elimináciu tepelnej rozťažnosti betónu – vykurovacia doska sa pri ohreve rozťahuje a pás jej k tomu dáva priestor. Súčasťou pásu je fólia proti zatekaniu betónovej mazaniny alebo anhydritovej zmesi: fóliu je nutné preložiť na povrch systémovej dosky, aby sa zálievka nedostala pod polystyrén. Pás sa predáva v minimálnom odbere 50 m a ďalej po 50 m.
Plastifikátor je prísada do betónovej mazaniny pre vykurovacie dosky podlahového kúrenia. Zlepšuje spracovateľnosť betónu, uľahčuje jeho zatekanie a zlepšuje odolnosť betónu voči praskaniu. Vďaka lepšiemu zatekaniu sa betón dokonalejšie spojí s potrubím a vyplní priestor aj pod ním – čo je dôležité najmä pri systémových doskách s drobnými výstupkami, ktoré potrubie nadvihujú, aby ho betón obalil po celom obvode.
Spôsob uchytenia potrubia závisí od toho, na aký podklad ho kladiete. Prehľad vám pomôže vybrať správny diel.
| Podklad | Spôsob uchytenia | Produkt | Pre potrubie |
|---|---|---|---|
| Systémová doska s výstupkami (STIROTERMAL DUO 11 / 20 / 30, SOLO) | potrubie sa zatlačí medzi výstupky, previsy ho zachytia | bez ďalších dielov | 14–18 mm |
| Doska s textíliou a rastrom (UHP302FP) | spony vstrelené tackerom | spony HS T 601010HS T | 16–18 mm |
| Hladká tepelnoizolačná doska | fixačné príchytky zapichnuté do dosky | príchytka PPB 75 mm HPW01 | potrubie podlahového kúrenia |
| Kari rohož | H-clip v krížení prútov siete | H-clip HC2 | 15–20 mm |
| Suchý systém (STIROTERMAL DRY) | potrubie v roznášacom plechu vloženom do polystyrénu | roznášací plech UHPS1/64KS | 16 mm |
| Výstup z podlahy k rozdeľovaču | fixácia ohybu 90° | fixačný oblúk 71900102 | 16–18 mm |
Pri doske s textíliou UHP302FP sa podľa výrobcu dosky používajú spony do tackera s dĺžkou max. 50 mm – spony HS T majú dĺžku 45 mm.
Poradie prác pri mokrom systéme na systémovej doske s výstupkami.
Samolepiaci pás DP 50 nalepte po obvode všetkých stien a okolo pevných prekážok ešte pred kladením systémových dosiek.
Položte systémové dosky so zámkom a fóliu dilatačného pásu preložte na ich povrch, aby zálievka nezatiekla pod polystyrén.
Potrubie zatlačte medzi výstupky dosky. Pri doske s textíliou ho pripnite sponami HS T, na kari rohoži H-clipmi.
Na výstupe každého okruhu z podlahy osaďte fixačný oblúk 90° – na prívod aj spiatočku, teda 2 kusy na okruh.
Do betónovej mazaniny primiešajte plastifikátor PL 10 (7 kg na cca 1 m³), aby betón dokonale zatiekol okolo potrubia aj pod neho.
Ako odhadnúť potrebné množstvo príslušenstva pre vašu podlahu.
| Produkt | Kód | Balenie / odber | Ako počítať |
|---|---|---|---|
| Dilatačný pás DP 50 | DP50I | min. 50 m, potom po 50 m | súčet obvodov všetkých miestností s podlahovým kúrením |
| Plastifikátor PL 10 | PL10 | 10 kg | 7 kg na cca 1 m³ betónu; 10 kg ≈ 25 m² pri hrúbke 50 mm |
| Spony HS T | 601010HS T | krabica 500 ks (10 pásov po 50 ks) | podľa dĺžky potrubia a hustoty kotvenia |
| Príchytka PPB 75 mm | HPW01 | 50 ks v sáčku, 1 000 ks v krabici; odber po 50 ks | podľa dĺžky potrubia a hustoty kotvenia |
| Fixačný oblúk | 71900102 | 10 ks | 2 ks na okruh (prívod a spiatočka pri rozdeľovači) |
| Separačná fólia | 601001H | cena za 1 m², odber min. 50 m, potom po 50 m | podľa plochy, s miernym presahom na okrajoch a spojoch |
| Roznášací plech UHPS | UHPS1/64KS | krabica 64 ks, cena za 1 ks | cca 70 % z dĺžky potrubia; plech má dĺžku 1 m, takže na 100 m potrubia ≈ 70 ks |
Výpočty sú orientačné. S konkrétnym návrhom a výpočtom materiálu vám radi pomôžeme na technickej linke +421 917 133 664.
Ukážkový výpočet pre mokrý systém na systémovej doske s výstupkami. Vychádza z balení a dávkovania uvedených v popisoch produktov – skutočné množstvá závisia od pôdorysu a projektu.
Ako vyzerá celá skladba podlahy a postup montáže, nájdete na stránke podlahové vykurovanie na systémovej doske. K samotnej doske sa vráťte na systémové dosky STIROTERMAL, potrubie vyberiete na stránke potrubie PEX-AL-PEX 16 × 2 a pripojenie okruhov k rozdeľovaču v sekcii príslušenstvo pre rozdeľovače. Spotrebu materiálu pre celý dom vám orientačne vypočíta kalkulačka podlahového kúrenia, podrobný postup kladenia ponúka návod na montáž podlahového kúrenia.
