Rovnú dosku UHP49 bez výstupkov momentálne nedodávame. Ak chcete pokračovať v systéme so sponami, odporúčame systémovú dosku s rastrom UHP302FP (30 mm, raster 10 × 10 cm). Aktuálnu cenu a dostupnosť vidíte nižšie.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Systémovú izolačnú dosku UHP49 – Tracker bez výstupkov momentálne nedodávame. Najbližšou náhradou je systémová doska pokrytá textíliou s rastrom UHP302FP – tiež rovná doska bez výstupkov, na ktorú sa potrubie pripevňuje sponami pomocou náradia Tacker. Ak by ste chceli prejsť na systém bez spôn, zvoľte dosku s výstupkami STIROTERMAL DUO 20.
UHP49 (Tracker) bola systémová izolačná polystyrénová doska bez výstupkov pre vysoké zaťaženie, rodinné domy aj priemysel. Mala celkovú výšku 32 mm, tabuľu 0,84 m² a pevnosť v ohybe 150 kPa. Potrubie sa viedlo podľa vyznačených čiar na doske a upínalo príchytkami – preto sa dala použiť pre akékoľvek potrubie.
Ceny a dostupnosť sú aktuálne z e-shopu ATRIA.SK.

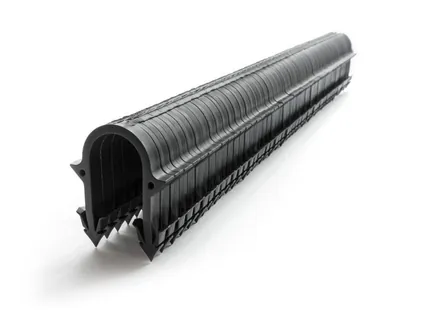

| Parameter | Doska s rastrom UHP302FP | Spony HS T |
|---|---|---|
| Materiál | podlahový polystyrén pokrytý laminátovou polypropylénovou textíliou | spony zvarené na vrchu do pásu |
| Hrúbka / dĺžka | 30 mm | 45 mm |
| Raster na povrchu | 10 × 10 cm | – |
| Presah textílie | 2 cm na dlhšej strane (na prelepenie spojov páskou) | – |
| Tvrdosť | 100 kPa | – |
| Priemer potrubia | podľa použitých spôn | 16–18 mm |
| Uchytenie potrubia | spony do Tackera typ HS alebo HS T, iné spony max. 50 mm | náradie Tacker |
| Balenie | 10 m² (objednáva sa len po celom balení) | 10 pásov po 50 ks = 500 ks |
| Predaj | cena za 1 m² | cena za 1 krabicu |
Parametre podľa popisov produktov v e-shope ATRIA.SK. Tepelný odpor a nosnosť dosky UHP302FP popis neuvádza – ak sú pre vašu skladbu rozhodujúce, zvoľte dosku DUO s uvedenými hodnotami.
UHP49 patrila medzi rovné dosky bez výstupkov – potrubie sa viedlo podľa vyznačených čiar a pripevňovalo príchytkami, preto sa dala použiť pre akýkoľvek priemer rúrky. Starý popis uvádzal, že voľba medzi doskou s výstupkami a bez nich je najmä otázkou komfortu ukladania potrubia. Dnes máte dve cesty:

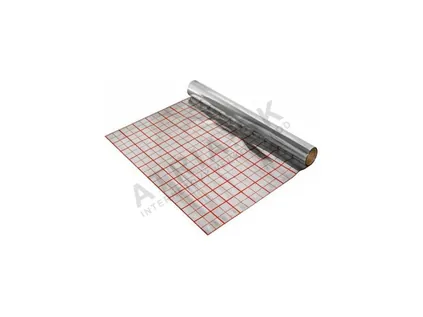

Ak už máte položený polystyrén a potrebujete len vodidlo pre rozostupy, poslúži separačná fólia s rastrom 601001H z metalickej polypropylénovej fólie (raster 10 × 10 cm). Pri kladení potrubia na kari sieť sú zase určené H-clipy pre potrubie 15–20 mm.
| Parameter | UHP49 (Tracker) | UHP302FP | DUO 20 |
|---|---|---|---|
| Typ | rovná, bez výstupkov | rovná, textília s rastrom | s výstupkami |
| Hrúbka / výška | 32 mm | 30 mm | 42 mm |
| Uchytenie potrubia | príchytky | spony do Tackera | výstupky s prevismi |
| Pevnosť | 150 kPa (v ohybe) | 100 kPa (tvrdosť) | 150 kPa (v ohybe) |
| Tabuľa / balenie | 0,84 m² | balenie 10 m² | 1,12 m² |
| Raster / vodidlo | vyznačené čiary | textília 10 × 10 cm | výstupky v rastri 50 mm |
| Priemer potrubia | akýkoľvek | podľa spôn (HS T: 16–18 mm) | 14–18 mm |
| Potrebné náradie | – | Tacker | žiadne |
Údaje podľa popisov produktov v e-shope ATRIA.SK.
Doska UHP302FP sa objednáva len po celých baleniach 10 m². K ploche s potrubím pripočítajte asi 5 % na prirezy. Potrubie v ploche spočítate ako plochu delenú rozostupom.
| Plocha s potrubím | Doska vrátane 5 % rezervy | Balenia (10 m²) | Potrubie pri 10 cm | pri 15 cm | pri 20 cm |
|---|---|---|---|---|---|
| 10 m² | 10,5 m² | 2 | cca 100 m | cca 67 m | cca 50 m |
| 20 m² | 21 m² | 3 | cca 200 m | cca 133 m | cca 100 m |
| 50 m² | 52,5 m² | 6 | cca 500 m | cca 333 m | cca 250 m |
| 100 m² | 105 m² | 11 | cca 1000 m | cca 667 m | cca 500 m |
Orientačný výpočet bez prívodov k rozdeľovaču (cca 10 m na okruh). Jeden okruh má mať najviac približne 90 m – počet okruhov spočíta výpočet podlahového kúrenia.
Podklad musí byť rovný, čistý a suchý. Doska kopíruje nerovnosti pod sebou.
Po obvode miestnosti a okolo stĺpov nalepte obvodový dilatačný pás (napr. DP 50, 8 × 150 mm). Jeho fóliu neskôr preložíte cez okraj dosiek.
Tabule kladte tesne k sebe a spoje prelepte páskou cez 2 cm presah textílie, aby zálievka nezatiekla pod polystyrén.
Raster 10 × 10 cm vám ukáže rozostup rúrok bez merania. Potrubie pripnite sponami pomocou Tackera – spony smú mať dĺžku najviac 50 mm.
Konce okruhov pripojte na rozdeľovač zverným šróbením s Eurokónusom a pred betónovaním nechajte okruhy natlakovať a skontrolovať.
Do betónu pridajte plastifikátor (cca 7 kg na 1 m³). Vrstva, v ktorej je rúrka uložená, má mať min. 65 mm, optimálne 72 mm; pri anhydrite min. 55 mm.
Pošlite nám skladbu podlahy, priemer potrubia a plochu – technik odporučí vhodnú dosku a prepočíta materiál. Technik: +421 917 133 664, info@atria.sk, Po–Pi 7:30–15:30.
Technik vám odpovie spravidla v ten istý pracovný deň. Pomôžeme s výberom, montážou aj cenovou ponukou.
