Viacvrstvové plastohliníkové, jednovrstvové PEX aj polybutylénové potrubie – všetky s kyslíkovou bariérou, ktorá chráni kotol, čerpadlo a radiátory pred koróziou. Porovnajte si ich vlastnosti a vyberte to, ktoré sa hodí do vašej podlahy.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Potrubie je časť podlahového kúrenia, ktorá sa po zaliatí poterom už nikdy neuvidí – a preto sa oplatí vybrať ho starostlivo. Pri výbere sledujte tri veci: priemer vhodný pre systémovú dosku, kyslíkovú bariéru a prevádzkové parametre (tlak a teplotu).
Dosky STIROTERMAL DUO 11, DUO 20, DUO 30 a SOLO sú určené pre potrubie s priemerom 14 až 18 mm. Do ich výstupkov sa teda hodí PEX-AL-PEX 16 × 2, Alpex Turatec 16 × 2, PEX 17 × 2 aj polybutylénové potrubie HEPWORTH 16 mm. Suchý systém STIROTERMAL DRY a roznášací plech UHPS sú pre potrubie 16 mm. Potrubie s priemerom 20 mm sa uplatní najmä pri prívodoch k rozdeľovaču a pri rozvodoch vody a kúrenia; na kari rohožiach ho možno uchytiť H-clipmi pre potrubie 15–20 mm.
Plastové potrubie bez bariéry prepúšťa cez stenu kyslík. Ten sa rozpustí vo vykurovacej vode a po rokoch spôsobuje koróziu kovových častí sústavy – kotla, čerpadla či radiátorov. Všetky potrubia v našej ponuke kyslíkovú bariéru majú: pri PEX-AL-PEX a Alpex Turatec ju tvorí hliníková vrstva, pri potrubí PEX 17 × 2 vnútorná kyslíková bariéra a pri potrubí HEPWORTH vrstva EVOH.
Údaje podľa popisov produktov na ATRIA.SK. Prevádzkový tlak a teplota sa navzájom ovplyvňujú – pri vyššej teplote klesá prípustný tlak.
| Potrubie | Kód | Materiál | Rozmer | Tlak / teplota | Balenie |
|---|---|---|---|---|---|
| PEX-AL-PEX 16 × 2 | PEXALPEX 162 | päťvrstvové PEX–AL–PEX, hliník 0,20 mm | 16 × 2 mm | 10 bar / 95 °C | – |
| PEX-AL-PEX 20 × 2 | PEXALPEX 203 | päťvrstvové PEX–AL–PEX, hliník 0,30 mm | 20 × 2 mm | max. 10 bar / max. 95 °C | – |
| IVAR Alpex Turatec 16 × 2 | 73016734 | PE-AL-PE-RT, výrobca Fränkische | 16 × 2 mm | PN 10 pri 70 °C trvalo, PN 10 pri 95 °C krátkodobo | 200 m |
| IVAR Alpex Turatec 20 × 2 | 73020434 | PE-AL-PE-RT, výrobca Fränkische | 20 × 2 mm | PN 10 pri 70 °C trvalo, PN 10 pri 95 °C krátkodobo | 100 m |
| IVAR PE-Xa 17 × 2 | 71317535 | PEX s vnútornou kyslíkovou bariérou | 17 × 2 mm | PN 6 pri 90 °C, PN 10 pri 60 °C | 120 m, odber po celom balení |
| HEPWORTH 16 mm | UHP200/16 | polybutylén s bariérou EVOH | 16 mm | PN 3, 70 °C | kotúč 200 m, min. odber 200 m |
| HEPWORTH 20 mm | UHP100/20 | polybutylén s bariérou EVOH | 20 mm | PN 3, 70 °C | min. odber 100 m |
Pre bežné podlahové kúrenie v rodinnom dome odporúčame PEX-AL-PEX 16 × 2. Pri PEX-AL-PEX sa uvádza pracovný tlak 10 bar a pracovná teplota 95 °C.
Najpoužívanejšie potrubie do systémovej dosky. Hodnoty podľa popisov produktov na ATRIA.SK.
| Parameter | PEX-AL-PEX 16 × 2 | PEX-AL-PEX 20 × 2 |
|---|---|---|
| Kód | PEXALPEX 162 | PEXALPEX 203 |
| Vonkajší priemer × hrúbka steny | 16 × 2,0 mm | 20 × 2,0 mm |
| Zloženie steny | päť vrstiev: PEX – spojivo – hliník – spojivo – PEX | päť vrstiev: PEX – spojivo – hliník – spojivo – PEX |
| Hrúbka hliníkovej vrstvy | 0,20 mm | 0,30 mm |
| Pracovný tlak | 10 bar | max. 10 bar |
| Pracovná teplota | 95 °C | max. 95 °C |
| Koeficient dĺžkovej rozťažnosti | 0,026 mm/m·K | 0,026 mm/m·K |
| Drsnosť vnútorného povrchu | 0,007 mm | 0,007 mm |
| Tepelná vodivosť steny | 0,45 W/m·K | 0,45 W/m·K |
| Kyslíková bariéra | áno – hliníková vrstva | áno – hliníková vrstva |
| Životnosť (údaj výrobcu) | 50 rokov a viac | viac ako 50 rokov |
| Použitie | podlahové kúrenie, vykurovanie, teplá a studená voda | podlahové kúrenie, vykurovanie, teplá a studená voda |
| Do výstupkov dosiek STIROTERMAL | áno (Ø 14–18 mm) | nie – na prívody a rozvody |
Pri vyššej prevádzkovej teplote klesá prípustný tlak. Údaje o ďalších potrubiach nájdete v porovnávacej tabuľke vyššie.
Cenu a dostupnosť načítavame priamo z e-shopu. Pri každom potrubí si v e-shope overte jednotku predaja a minimálny odber.

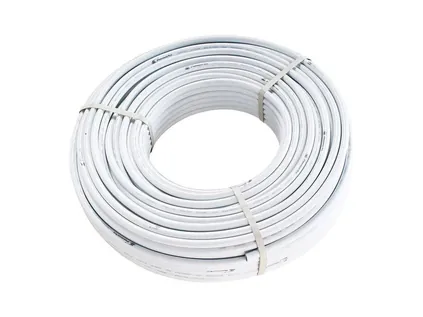

Päťvrstvové plastohliníkové potrubie PEX-AL-PEX má vnútornú a vonkajšiu vrstvu zo zosieťovaného polyetylénu a medzi nimi hliníkovú fóliu – pri rozmere 16 × 2 hrúbky 0,20 mm, pri 20 × 2 hrúbky 0,30 mm. Spája výhody kovových a plastových rúrok: po ohnutí si drží tvar a nepruží späť ako čisté PEX, jeho dĺžková rozťažnosť je len 0,026 mm/m·K a hliník zároveň tvorí kyslíkovú bariéru. Hladký vnútorný povrch znamená nízku tlakovú stratu a odolnosť voči usadzovaniu vodného kameňa, nízka tepelná vodivosť steny (0,45 W/m·K) obmedzuje straty pri rozvodoch. Potrubie sa spája mosadznými skrutkovanými alebo lisovacími spojkami.

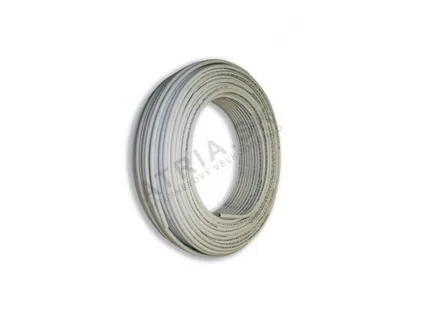

Viacvrstvové potrubie od nemeckého výrobcu Fränkische má v strede steny rovnako hliníkovú vrstvu, no namiesto bežného PEX používa materiál PE-RT – polyetylén so zvýšenou teplotnou odolnosťou. Tlaková trieda je PN 10 pri +70 °C pri trvalom zaťažení a PN 10 pri +95 °C pri krátkodobom zaťažení. Potrubie má hygienický atest, takže sa hodí aj na rozvod pitnej vody. Odporúčané spojky sú zverné šróbenia radu TA, RA alebo press fitingy.

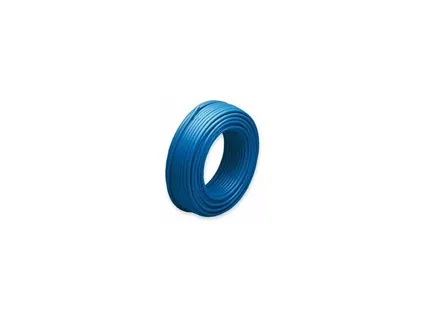

Potrubie zo zosieťovaného polyetylénu s vnútornou kyslíkovou bariérou bez hliníkovej vrstvy. Je určené priamo na rozvody podlahového kúrenia, kde potrubie drží v tvare systémová doska, takže hliník na udržanie tvaru nie je nutný. Pri teplote +90 °C je prípustný tlak PN 6, pri +60 °C PN 10. Predáva sa v balení 120 m, odber zodpovedá celému baleniu. Odporúčané spojky sú zverné šróbenia radu IVAR.TP, RP alebo press fitingy radu IVAR.AC.

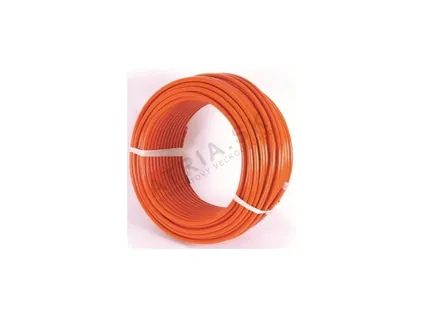

Potrubie HEPWORTH je z polybutylénu, ktorý patrí k najdlhšie overeným materiálom pre kúrenie a rozvod vody, a má kyslíkovú bariéru EVOH. Najväčšou prednosťou systému je montáž bez náradia: potrubie sa do spojky iba zasunie a vnútorné čeľuste ho zafixujú. Systém je plne rozoberateľný – spojku stačí rozskrutkovať, čeľuste z potrubia zosunúť a spojka je pripravená na ďalšie použitie. Hodí sa na podlahové aj radiátorové kúrenie a rozvod TÚV. Prevádzkové parametre sú PN 3 pri 70 °C.
Spotreba potrubia na 1 m² sa počíta ako 1 m delený rozostupom. K výsledku pripočítajte prívodné úseky od rozdeľovača do miestnosti a späť.
| Rozostup | Spotreba potrubia | Kde sa obvykle používa | Vhodné systémy |
|---|---|---|---|
| 10 cm | ≈ 10 m/m² | kúpeľne, okrajové zóny pri veľkých oknách, vyššia potreba tepla | dosky s roztečou výstupkov 50 mm (DUO 11, SOLO), doska s rastrom 10 × 10 cm UHP302FP |
| 15 cm | ≈ 6,7 m/m² | bežné obytné miestnosti | dosky s roztečou výstupkov 50 mm (DUO 11, SOLO), suchý systém DRY (rozteč 150 mm) |
| 20 cm | 5 m/m² | obytné miestnosti s nižšou potrebou tepla | dosky s roztečou výstupkov 50 mm (DUO 11, SOLO), doska s rastrom UHP302FP |
| 30 cm | ≈ 3,3 m/m² | plochy s nízkou potrebou tepla | suchý systém DRY (rozteč 300 mm) |
Ide o orientačný prepočet, nie o projekt. Skutočný rozostup a teplotu vody určuje výpočet tepelných strát. Jeden okruh potrubia 16 × 2 vrátane prívodov odporúčame navrhnúť približne do 80–100 m, aby sa okruhy dali dobre vyregulovať na rozdeľovači.
Spotrebu potrubia odhadnete jednoducho: vykurovanú plochu vynásobte spotrebou na 1 m² podľa zvoleného rozostupu a pripočítajte prívodné úseky od rozdeľovača do miestnosti a späť. Pri rozostupe 15 cm je to približne 6,7 m potrubia na 1 m², pri 10 cm približne 10 m a pri 20 cm 5 m.
Počet okruhov v celom dome určuje veľkosť rozdeľovača a skrinky. Ak vám po výpočte vyjde 9 okruhov, siahnite po rozdeľovači s 9 vývodmi – prehľad nájdete na stránke rozdeľovače na podlahové kúrenie a vhodnú veľkosť skrinky podľa počtu okruhov na stránke skrinky na rozdeľovač. Orientačný výpočet potrubia, okruhov aj systémových dosiek pre celý dom si môžete urobiť v kalkulačke podlahového kúrenia.
Každý okruh sa k rozdeľovaču pripája dvoma šróbeniami – jedným na prívod a jedným na spiatočku. Rozmer šróbenia musí zodpovedať rozmeru potrubia.
| Šróbenie | Kód | Pre potrubie | Závit | Uťahovací moment | Poznámka |
|---|---|---|---|---|---|
| Zverné šróbenie 16 × 2 EK | RCS16 | PEX-AL-PEX a polybutylén (PB) 16 mm | 3/4" Eurokónus (EK) | 30–40 Nm | k rozdeľovačom, spiatočkovým šróbeniam, VK armatúram, termostatickým ventilom a regulačným šróbeniam |
| Zverné šróbenie IVAR 16 × 2 ALU-EK | 500684 | viacvrstvové potrubie ALPEX 16 × 2 | Eurokónus (EK) alebo M 24 | 25–35 Nm | PN 10, +120 °C, mosadz CW617N, O-krúžok EPDM; balenie 40 ks |
Pri 8 okruhoch teda potrebujete 16 kusov šróbenia. Gumené časti šróbenia 500684 sa nesmú mazať minerálnymi olejmi – na EPDM používajte iba mazivo na báze silikónu.
Uistite sa, že je potrubie aj šróbenie čisté a že tesniaci O-krúžok nie je poškodený. Rozmer šróbenia musí sedieť s rozmerom potrubia.
Vložte potrubie a príslušné EPDM tesnenie do šróbenia v poradí a smere podľa návodu výrobcu.
Nasaďte maticu na závit vývodu rozdeľovača (Eurokónus) a najprv ju dotiahnite ručne.
Úplné dotiahnutie urobte kľúčom príslušnej veľkosti s predpísaným momentom – 30–40 Nm pri RCS16, 25–35 Nm pri IVAR 500684.
Potrubie vychádzajúce z podlahy k rozdeľovaču udržte v ohybe 90° fixačným oblúkom pre potrubie 16–18 mm.
Obe sa zmestia do výstupkov systémovej dosky. PEX-AL-PEX si vďaka hliníkovej vrstve drží tvar po ohnutí a má malú dĺžkovú rozťažnosť – oceníte to najmä pri prívodoch k rozdeľovaču a pri vedení mimo dosky. PEX 17 × 2 je jednoduchšie jednovrstvové vyhotovenie určené priamo na podlahové kúrenie, kde tvar potrubia drží doska. K rozdeľovaču treba vždy zvoliť šróbenie zodpovedajúce rozmeru potrubia.
Kompletný postup od systémovej dosky po zaliatie poterom nájdete na stránke podlahové vykurovanie – skladba a montáž. Prehľad potrubí s cenami za meter ponúka aj katalóg potrubie na podlahové kúrenie a spojky k nim fitingy na PEX-AL-PEX.
PEX-AL-PEX, Alpex Turatec, PEX 17 × 2 aj HEPWORTH s aktuálnou cenou a dostupnosťou. S výpočtom spotreby potrubia a návrhom okruhov vám poradíme na technickej linke +421 917 133 664.
