Rozdeľovač na podlahové kúrenie s prietokomermi – mosadzný aj nerezový

Rozdeľovač je srdcom celej sústavy podlahového kúrenia – rozvádza vodu zo zdroja do jednotlivých okruhov a každý z nich umožňuje samostatne regulovať, odvzdušniť aj uzavrieť. Vyberte si mosadzný H.P.W. alebo nerezový rozdeľovač od 2 do 12 okruhov.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.

hubVybrať rozdeľovačstorefrontKúpiť na ATRIA.SK
account_tree2–12 okruhovspeedPrietokomery na každom okruhuairAutomatické odvzdušnenieplumbingPripojenie 1"
hubFunkcia

Na čo slúži rozdeľovač podlahového kúrenia

Rozdeľovač rozvádza vykurovaciu vodu z jedného zdroja – kotla alebo okruhu s obehovým čerpadlom – do jednotlivých okruhov podlahového kúrenia a zároveň umožňuje každý okruh samostatne regulovať, odvzdušniť a v prípade potreby úplne uzavrieť bez zásahu do zvyšku systému. Pri oprave jednej miestnosti tak odstavíte len jej okruh a zvyšok domu kúri ďalej.

Okruhy v dome nikdy nemajú rovnakú dĺžku. Bez vyregulovania by kratšie okruhy dostávali príliš veľa vody a dlhšie príliš málo. Prietokomery na rozdeľovači umožňujú nastaviť prietok v každej slučke individuálne, takže sa dá vyladiť rovnomerné vykurovanie aj pri rôzne dlhých okruhoch.

Na kvalite rozdeľovača záleží

Kvalita rozdeľovača býva často podceňovaná. Hoci ide z hľadiska mechanických prvkov o pomerne jednoduché zariadenie, pracuje v náročných prevádzkových podmienkach. Na trhu sa ponúkajú aj rozdeľovače s veľmi tenkou stenou, ktoré sú výrazne lacnejšie, no prax potvrdzuje, že v ich stenách môžu vzniknúť mikropraskliny a dochádzať k úniku vykurovacej kvapaliny. Preto ponúkame rozdeľovače z mosadze s poniklovanou armatúrou Press-Messing Ms 58 a z nerezovej ocele podľa normy DIN EN 1264-4:2009-11.

compareParametre

Technické parametre: mosadzný H.P.W. alebo nerezový rozdeľovač

Oba typy sú dostupné od 2 do 12 okruhov a majú prietokomery na každom okruhu. Líšia sa materiálom a výbavou.

VlastnosťMosadzný H.P.W. (ROZDZ.02H–12H)Nerezový (HR1103-2 až 12)
Materiálmosadz, armatúra Press-Messing Ms 58, poniklovanánerezová oceľ podľa DIN EN 1264-4:2009-11
Pripojenie1"okruhy šróbením 3/4" EK
Prietokomeryregulačné šróbenie s prietokomermi na hornej lištedvojregulačné prietokomery Regolux 0–5 l/min s indikátorom a pamäťou
Ventily okruhovuzatváracie ventilytermoregulačné ventily s pripojením M30 × 1,5
Odvzdušnenie a vypúšťanieautomatický odvzdušňovací a vypúšťací ventilautomatické odvzdušňovacie ventily, otočné vypúšťacie ventily
Nosiče–poniklované nosiče
Max. prevádzkový tlak / teplota6 barov / +80 °C–
Potrubiecez zverné šróbenie na konkrétne potrubievšetky druhy plastových potrubí vrátane viacvrstvového a medi
Krajina pôvodu–Nemecko

Údaje podľa popisov produktov na ATRIA.SK. Viac o konštrukcii a výrobe rozdeľovačov H.P.W. nájdete na mosadzne-rozdelovace.sk.

calculateNávrh

Ako vybrať počet okruhov

Orientačný prepočet pre potrubie 16 × 2 mm. Počítame s tým, že jeden okruh má v podlahe miestnosti najviac približne 85 m potrubia, aby zostala rezerva na prívody k rozdeľovaču.

Miestnosť (príklad)PlochaPotrubie pri rozostupe 15 cm (≈ 6,7 m/m²)Potrubie pri rozostupe 10 cm (≈ 10 m/m²)Počet okruhov (15 cm / 10 cm)
WC, malá kúpeľňa5 m²≈ 34 m≈ 50 m1 / 1
Kúpeľňa8 m²≈ 54 m≈ 80 m1 / 1
Chodba, zádverie10 m²≈ 67 m≈ 100 m1 / 2
Detská izba, pracovňa12 m²≈ 80 m≈ 120 m1 / 2
Spálňa16 m²≈ 107 m≈ 160 m2 / 2
Väčšia spálňa, kuchyňa20 m²≈ 134 m≈ 200 m2 / 3
Obývacia izba25 m²≈ 168 m≈ 250 m2 / 3
Obývačka s jedálňou30 m²≈ 201 m≈ 300 m3 / 4
Obývačka s kuchyňou40 m²≈ 268 m≈ 400 m4 / 5

Ide o všeobecný prepočet, nie o projekt. Skutočný počet okruhov a rozostup určuje výpočet tepelných strát. Rozostup 10 cm sa obvykle volí pri vyššej potrebe tepla (kúpeľne, okrajové zóny pri veľkých oknách), 15–20 cm v bežných obytných miestnostiach.

checklistPostup

Výber rozdeľovača krok za krokom

1. Spočítajte okruhy

Každá miestnosť má aspoň jeden okruh, väčšie miestnosti dva a viac. Jeden okruh nemá prechádzať cez miestnosti s rozdielnou požadovanou teplotou – stratili by ste možnosť regulovať ich samostatne.

2. Myslite na rezervu

Ak váhate medzi dvoma veľkosťami, väčší rozdeľovač s voľným okruhom vám neskôr umožní pripojiť napríklad podkrovie alebo zimnú záhradu. Pri poschodovom dome sa obvykle používa samostatný rozdeľovač pre každé podlažie.

3. Zvoľte materiál

Mosadzný H.P.W. s kompletnou výbavou, alebo nerezový s termoregulačnými ventilmi M30 × 1,5 a prietokomermi Regolux s pamäťou.

4. Doplňte guľové ventily

Pár guľových ventilov 1" s teplomerom – červený na prívod, modrý na spiatočku, priame alebo rohové podľa toho, odkiaľ prichádza potrubie.

5. Zverné šróbenia

Dve na každý okruh – RCS16 pre PEX-AL-PEX a PB 16 mm alebo IVAR 500684 pre ALPEX 16 × 2. Pri 9 okruhoch teda 18 kusov.

6. Skrinka

Podľa počtu okruhov a toho, či má byť rozdeľovač s čerpadlom, vyberte podomietkovú alebo nadomietkovú skrinku. Pomôže tabuľka na stránke Skrinky pre rozdeľovače.

inventory_2Mosadzné H.P.W.

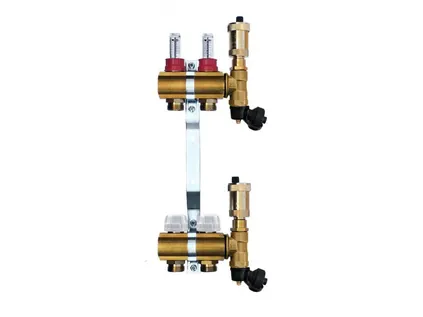

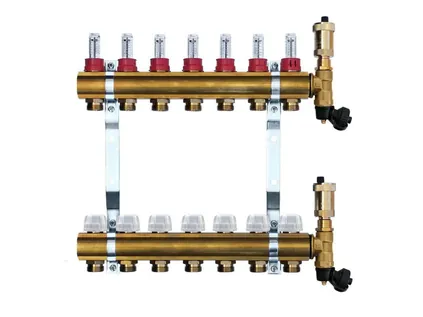

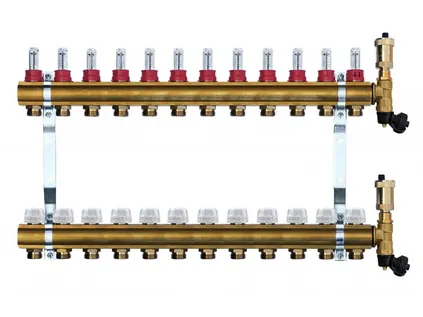

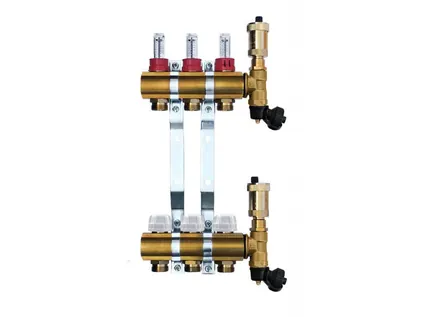

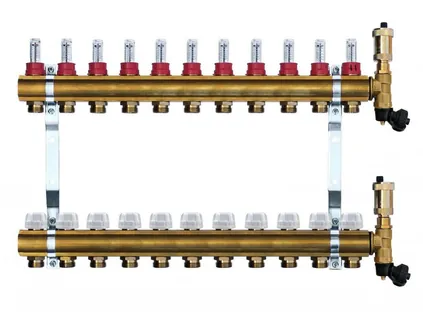

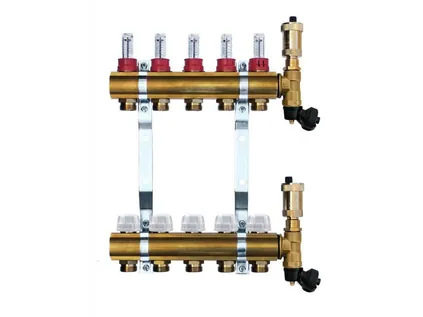

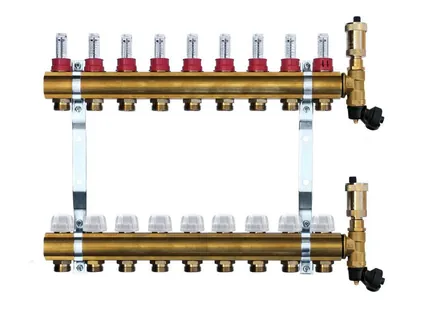

Mosadzné rozdeľovače H.P.W. od 2 do 12 okruhov

Kompletná zostava pripravená na montáž: uzatváracie ventily, regulačné šróbenie s prietokomermi, automatický odvzdušňovací a vypúšťací ventil. Dokúpiť treba len zverné šróbenia na konkrétne potrubie.

inventory_2Nerezové

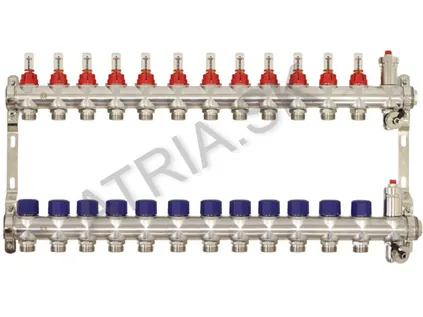

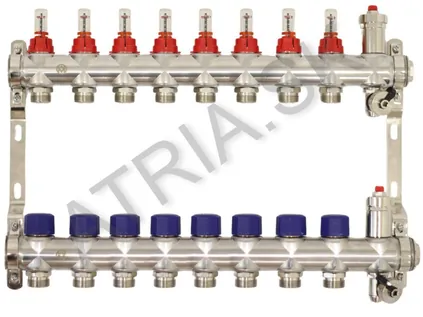

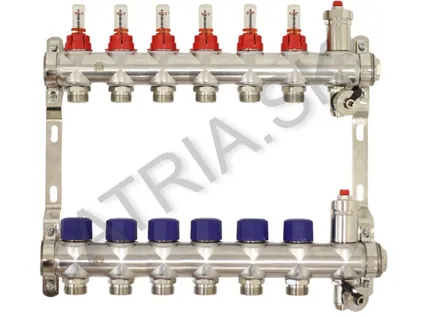

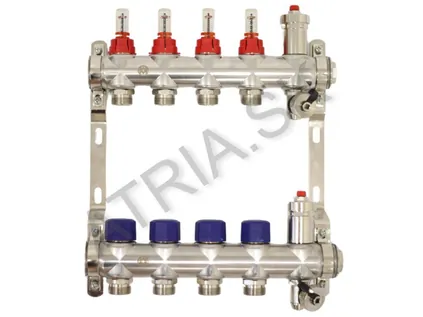

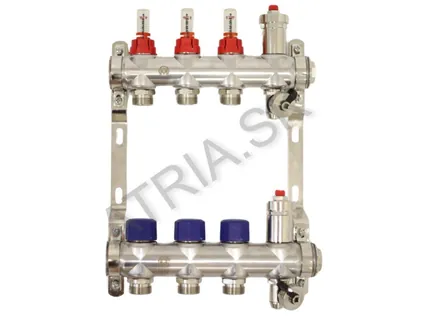

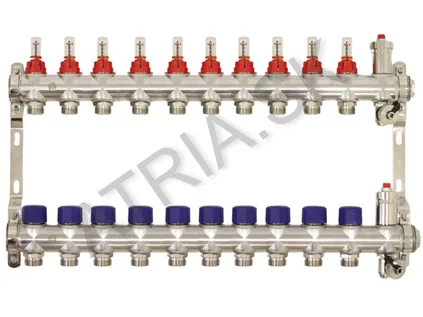

Nerezové rozdeľovače s prietokomermi – výber

Nerezové rozdeľovače s dvojregulačnými prietokomermi Regolux a termoregulačnými ventilmi na každom okruhu. Všetky veľkosti od 2 do 12 okruhov nájdete v cenníku.

view_columnVýber

Rozdeľovač podľa počtu okruhov a vhodná skrinka

Kód mosadzného a nerezového rozdeľovača pre každý počet okruhov a skrinka podľa tabuľky v popise skriniek HPX (podomietková / nadomietková).

Počet okruhovMosadzný H.P.W.NerezovýSkrinka bez čerpadlaSkrinka s čerpadlom
2 okruhyROZDZ.02HHR1103-21300HPX / 1210HPX1320HPX / 1220HPX
3 okruhyROZDZ.03HHR1103-31300HPX / 1210HPX1320HPX / 1220HPX
4 okruhyROZDZ.04HHR1103-41300HPX / 1210HPX1320HPX / 1220HPX
5 okruhovROZDZ.05HHR1103-51310HPX / 1210HPX1325HPX / 1225HPX
6 okruhovROZDZ.06HHR1103-61310HPX / 1210HPX1325HPX / 1225HPX
7 okruhovROZDZ.07HHR1103-71320HPX / 1220HPX1325HPX / 1225HPX
8 okruhovROZDZ.08HHR1103-81320HPX / 1220HPX1330HPX / 1230HPX
9 okruhovROZDZ.09HHR1103-91325HPX / 1225HPX1340HPX / 1240HPX
10 okruhovROZDZ.10HHR1103-101325HPX / 1225HPX1340HPX / 1240HPX
11 okruhovROZDZ.11HHR1103-111330HPX / 1230HPX1340HPX / 1240HPX
12 okruhovROZDZ.12HHR1103-121330HPX / 1230HPX1350HPX / 1250HPX

Pri 2 až 6 okruhoch bez čerpadla v nadomietkovom vyhotovení je najmenšou dostupnou skrinkou 1210HPX. Rozmery skriniek vychádzajú z tabuľky výrobcu skriniek; pri nerezových rozdeľovačoch a pri pochybnostiach nám zavolajte na technickú linku +421 917 133 664. Podrobné rozmery nájdete na stránke skrinka na rozdeľovač.

balancePorovnanie

Mosadzný alebo nerezový rozdeľovač – kedy ktorý

Oba typy rozdeľovačov v našej ponuke majú prietokomery na každom okruhu, automatické odvzdušnenie a sú dostupné od 2 do 12 okruhov. Rozdiel je v materiáli a vo výbave ventilov okruhov.

Mosadzný rozdeľovač H.P.W.

  • Kompletná zostava – uzatváracie ventily, regulačné šróbenie s prietokomermi na hornej lište, automatický odvzdušňovací a vypúšťací ventil sú súčasťou dodávky.
  • Pripojenie 1", max. prevádzkový tlak 6 barov a teplota +80 °C – s rezervou pokryje bežné podlahové kúrenie, ktoré pracuje s vodou okolo 40 °C.
  • Kedy ho zvoliť: keď chcete overenú zostavu pripravenú na montáž a teplotu v miestnostiach riadite inak než servopohonmi na každom okruhu.

Nerezový rozdeľovač

  • Nerezová oceľ podľa DIN EN 1264-4, krajina pôvodu Nemecko.
  • Dvojregulačné prietokomery Regolux 0–5 l/min s indikátorom prietoku a pamäťou nastavenia.
  • Termoregulačné ventily M30 × 1,5 na každom okruhu – na ne sa nasadzujú termostatické hlavice alebo servopohony, takže každý okruh môžete regulovať samostatne, napríklad podľa izbového termostatu v danej miestnosti.
  • Kedy ho zvoliť: keď plánujete reguláciu jednotlivých miestností alebo chcete rozdeľovač pre rôzne druhy plastového potrubia, viacvrstvové potrubie aj meď.

Nastavenie prietokov

Po napustení a odvzdušnení sústavy sa na prietokomeroch nastaví prietok každého okruhu. Dlhšie okruhy potrebujú väčší prietok, kratšie sa privrú, aby nekradli vodu ostatným. Ak sú okruhy navrhnuté s podobnou dĺžkou, vyregulovanie je jednoduchšie a presnejšie. Postup montáže a nastavenia prietokomerov nájdete na montáž a nastavenie rozdeľovača H.P.W., výpočet okruhov pre celý dom v kalkulačke podlahového kúrenia.

Na čo si dať pozor pri kúpe rozdeľovača

  • Hrúbka steny a materiál – lacné rozdeľovače s veľmi tenkou stenou a bez kvalitnej armatúry môžu po rokoch prevádzky prepúšťať; overte materiál a normu.
  • Čo je v dodávke – pri rozdeľovačoch H.P.W. sú ventily, prietokomery, odvzdušnenie aj vypúšťanie v cene, dokupujú sa len zverné šróbenia (2 na okruh) a guľové ventily.
  • Počet vývodov s rezervou – jeden voľný okruh navyše vám neskôr umožní pripojiť podkrovie či zimnú záhradu bez výmeny rozdeľovača.
  • Miesto v skrinke – rozdeľovač s čerpadlom potrebuje väčšiu skrinku než samotný rozdeľovač.
K okruhom vyberiete potrubie na stránke potrubie PEX-AL-PEX 16 × 2, systémovú dosku na systémová doska na podlahové kúrenie a dilatačný pás či fixačné oblúky v sekcii príslušenstvo pre podlahové kúrenie.
lightbulbPríklad a tipy

Z koľkých okruhov poskladať dom

Pri návrhu postupujte miestnosť po miestnosti. Spočítajte plochu, ktorú naozaj pokryje potrubie (bez kuchynskej linky, vstavaných skríň či vane), vynásobte ju spotrebou potrubia podľa zvoleného rozostupu a výsledok rozdeľte na okruhy tak, aby žiadny nebol príliš dlhý. K dĺžke každého okruhu pripočítajte aj prívodný úsek od rozdeľovača do miestnosti a späť. Podobne dlhé okruhy sa ľahšie vyregulujú – ak má obývačka 180 m potrubia, je lepšie rozdeliť ju na dva okruhy po 90 m ako na 120 m a 60 m.

Príklad

Prízemie rodinného domu: obývačka s kuchyňou 40 m² (4 okruhy pri rozostupe 15 cm), spálňa 16 m² (2 okruhy), detská izba 12 m² (1 okruh), kúpeľňa 8 m² (1 okruh) a chodba 10 m² (1 okruh). Spolu 9 okruhov – vhodný je rozdeľovač s 9 okruhmi, prípadne s 10 okruhmi, ak chcete jeden mať v rezerve. K nemu pár guľových ventilov, 18 zverných šróbení a skrinka – podľa tabuľky výrobcu sa rozdeľovač s 9 okruhmi bez čerpadla zmestí do podomietkovej skrinky 1325HPX alebo nadomietkovej 1225HPX.

Kam umiestniť rozdeľovač

Čo najbližšie k stredu vykurovanej plochy podlažia, aby boli prívodné úseky krátke a prívody nepreťažovali chodbu, cez ktorú vedú. Rozdeľovač má byť prístupný – pri vyregulovaní a neskoršej údržbe sa k nemu budete vracať.

Kde nájdete viac

helpČasté otázky

Časté otázky o rozdeľovačoch pre podlahové kúrenie

Koľko okruhov má mať rozdeľovač?
Toľko, koľko okruhov potrubia navrhnete, ideálne s jedným v rezerve. Každá miestnosť má aspoň jeden okruh, väčšie miestnosti dva a viac. Orientačný prepočet nájdete v tabuľke na tejto stránke. Ponúkame rozdeľovače od 2 do 12 okruhov.
Čo je súčasťou mosadzného rozdeľovača H.P.W.?
Uzatváracie ventily, regulačné šróbenie s prietokomermi, automatický odvzdušňovací a vypúšťací ventil. Dokúpiť treba zverné šróbenia na konkrétne potrubie (2 ks na okruh) a podľa potreby guľové ventily 1" a skrinku.
Aký je rozdiel medzi mosadzným a nerezovým rozdeľovačom?
Mosadzný H.P.W. má armatúru Press-Messing Ms 58 s poniklovaním, pripojenie 1" a uzatváracie ventily na okruhoch. Nerezový je z nerezovej ocele podľa DIN EN 1264-4, má dvojregulačné prietokomery Regolux s pamäťou, termoregulačné ventily M30 × 1,5 a poniklované nosiče. Oba majú prietokomery a automatické odvzdušnenie.
Aký je maximálny tlak a teplota pri mosadznom rozdeľovači?
Max. prevádzkový tlak mosadzných rozdeľovačov H.P.W. je 6 barov a max. teplota +80 °C. Podlahové kúrenie zvyčajne pracuje s výrazne nižšou teplotou vody, okolo 40 °C.
Aké potrubie môžem k nerezovému rozdeľovaču pripojiť?
Nerezové rozdeľovače je možné použiť pre všetky druhy plastových potrubí vrátane viacvrstvového a medi. Potrubie sa pripája šróbením 3/4" EK.
Na čo slúžia prietokomery?
Okruhy majú rôznu dĺžku a voda si hľadá cestu najmenšieho odporu. Prietokomerom nastavíte prietok každého okruhu tak, aby krátke okruhy nedostávali viac vody ako dlhé a všetky miestnosti sa vyhrievali rovnomerne. Prietokomery nerezových rozdeľovačov majú rozsah 0–5 l/min a pamäť nastavenia.
Môžem rozdeľovač použiť aj pre radiátory?
Áno, rozdeľovač je srdcom podlahového, prípadne aj radiátorového kúrenia. Pri rozdeľovačovom rozvode má každý radiátor vlastnú dvojicu potrubí z rozdeľovača. Viac nájdete na stránke Rozdeľovače pre radiátory.
Akú skrinku k rozdeľovaču potrebujem?
Závisí od počtu okruhov, od toho, či bude rozdeľovač s čerpadlom, a či má byť skrinka v stene alebo na stene. Prehľad nájdete na stránke Skrinky pre rozdeľovače.
Kam umiestniť rozdeľovač?
Čo najbližšie k stredu vykurovanej plochy podlažia, aby prívodné úseky okruhov boli krátke. Pri poschodovom dome sa obvykle používa samostatný rozdeľovač pre každé podlažie.
Zvládnem montáž rozdeľovača sám?
Osadenie rozdeľovača a príslušenstva zvládne aj zručný domáci majster. Zapojenie do funkčného vykurovacieho systému a vyregulovanie odporúčame nechať na kúrenárskeho technika. S výberom vám poradíme na technickej linke +421 917 133 664.
Čo znamená 6-cestný rozdeľovač?
Počet ciest udáva počet okruhov, ktoré môžete na rozdeľovač pripojiť. Rozdeľovač 6-cestný má 6 vývodov na prívodnej aj spiatočkovej lište, teda 6 okruhov podlahového kúrenia.
Prečo nemá jeden okruh prechádzať cez dve miestnosti?
Okruh sa reguluje ako celok. Ak by prechádzal cez miestnosti s rozdielnou požadovanou teplotou, napríklad kúpeľňu a spálňu, nemohli by ste ich teplotu nastaviť samostatne. Preto má každá miestnosť aspoň jeden vlastný okruh.
Ako sa rozdeľovač odvzdušňuje?
Mosadzné rozdeľovače H.P.W. aj nerezové rozdeľovače majú automatický odvzdušňovací ventil, ktorý priebežne odvádza vzduch. Vzduch v sústave by inak spôsoboval bublanie a znížený výkon. Na vypustenie vody slúži vypúšťací ventil.
Potrebujem k rozdeľovaču obehové čerpadlo?
Podlahové kúrenie pracuje s nízkou teplotou vody, okolo 40 °C. Ak zdroj tepla dodáva vyššiu teplotu, napríklad pre radiátory, okruh podlahovky sa zvyčajne rieši zmiešavacou zostavou s obehovým čerpadlom pri rozdeľovači. Preto sa skrinky uvádzajú pre rozdeľovač bez čerpadla aj s čerpadlom. Čerpadlá nájdete na obehove-cerpadla.sk.
Aké termostatické hlavice alebo servopohony pasujú na nerezový rozdeľovač?
Termoregulačné ventily nerezových rozdeľovačov majú pripojenie M30 × 1,5, hlavicu alebo servopohon preto vyberajte s týmto pripojením. Pri mosadzných rozdeľovačoch H.P.W. vám s výberom poradíme na technickej linke +421 917 133 664.
Aký rozdeľovač zvoliť pre poschodový dom?
Obvykle sa používa samostatný rozdeľovač pre každé podlažie, umiestnený čo najbližšie k stredu vykurovanej plochy. Pre každé podlažie spočítajte okruhy zvlášť a vyberte rozdeľovač s potrebným počtom vývodov, ideálne s jedným v rezerve.
