Podlahové kúrenie na systémovej doske – skladba, montáž a regulácia

Podlahové kúrenie funguje dobre len vtedy, keď do seba zapadnú všetky časti: systémová doska, potrubie, rozdeľovač, zdroj tepla a regulácia. Na tejto stránke nájdete skladbu podlahy, postup montáže a odpovede na otázky, ktoré dostávame najčastejšie.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.

layersSkladba podlahystorefrontKúpiť na ATRIA.SK
thermostatMédium okolo 40 °ClayersSystémová doska + poterhubRozdeľovač s prietokomermisettings_remoteTermostaty Avansa
local_fire_departmentPrincíp

Prečo práve podlahové vykurovanie

Podlahové vykurovanie patrí medzi nízkoteplotné, veľkoplošné spôsoby vykurovania. Kým v radiátore prúdi voda s vysokou teplotou a odovzdáva teplo na relatívne malej ploche, pri podlahovke vyhrieva celá podlaha – na vykúrenie miestnosti preto stačí vykurovacia voda s teplotou okolo 40 °C.

Tepelná pohoda sa pri podlahovom kúrení dosahuje pri teplote miestnosti o 3 až 4 °C nižšej ako pri radiátorovom kúrení, čím klesá aj energetická náročnosť – podľa skúseností približne o 25 až 30 %. Maximálne komfortnú tepelnú pohodu tak dosiahnete už pri teplote vzduchu 20 až 22 °C. Teplota povrchu podlahy sa teoreticky pohybuje okolo 27 až 29 °C. Pri prekúrení sa začína uplatňovať samoregulačný efekt, ktorý už nie je príjemný – preto je vhodné kúriť primerane, nie nadmerne.

Prečo je podlaha na dotyk chladná, hoci kúri

Pri teplote vykurovacej vody okolo 40 °C má podlaha približne 29 °C. To je menej, ako je teplota ľudského tela, a preto sa podlaha pri dotyku dlaňou zdá chladná. Miestnosť pritom vykuruje celou plochou rovnomerne.

S akým zdrojom tepla

Podlahové vykurovanie je ideálne na kombinovanie s plynovými kotlami, tepelnými čerpadlami alebo so slnečnými kolektormi. Z plynových kotlov je pre podlahovku najvhodnejší kondenzačný kotol, pretože najvyššiu účinnosť dosahuje práve pri nízkej výstupnej teplote okolo 40 °C. Samozrejmosťou je automatická regulácia teploty a programovanie pomocou termostatu.

layersSkladba

Skladba podlahy s podlahovým kúrením

Vrstvy mokrého systému od podkladu po nášľapnú vrstvu. Skutočnú skladbu vrátane tepelnej izolácie určuje projekt podľa typu stavby.

VrstvaČo robíProdukt na ATRIA.SK
1. Nosný podkladrovný a čistý podklad, na ktorý sa kladie celá skladba–
2. Obvodový dilatačný páspo obvode stien oddeľuje poter od stien a zachytáva tepelnú rozťažnosť betónu; jeho fólia prekryje okraj dosky, aby betón nezatiekol pod polystyréndilatačný pás DP 50 (8 × 150 mm)

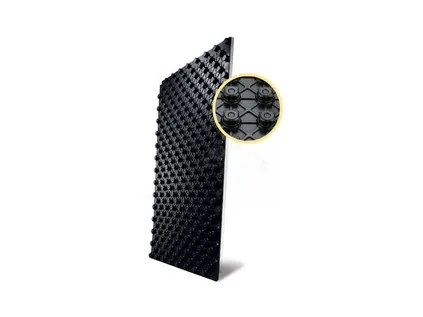

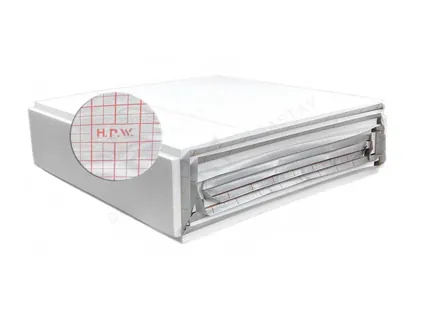

3. Systémová doskaodrazová a izolačná vrstva, drží potrubie medzi výstupkami v presnom rozostupeSTIROTERMAL DUO 11 / 20 / 30, SOLO, doska s textíliou UHP302FP
4. Vykurovacie potrubierozvádza teplú vodu z rozdeľovača po celej ploche miestnostiPEX-AL-PEX 16 × 2, Alpex Turatec 16 × 2, PEX 17 × 2, HEPWORTH 16
5. Betónová mazanina (poter)obalí potrubie a vytvorí vykurovaciu dosku, ktorá teplo akumuluje a odovzdáva do miestnosti; s rúrkou min. 65 mm, optimálne 72 mm, pri anhydritovom potere min. 55 mmplastifikátor do betónu PL 10
6. Nášľapná vrstvadlažba, parkety, vinyl alebo koberec – jej tepelný odpor ovplyvňuje výkon podlahovky–

Pri suchom systéme STIROTERMAL DRY betónová vrstva odpadá – potrubie 16 mm leží v hliníkových roznášacích plechoch UHPS. Podrobnosti nájdete na suche-podlahove-kurenie.sk. Separačná fólia s rastrom 601001H sa podľa potreby ukladá medzi tepelnú izoláciu a poter.

tuneParametre

Technické parametre teplovodného podlahového kúrenia v skratke

Najdôležitejšie hodnoty pre návrh mokrého systému na systémovej doske STIROTERMAL. Ide o orientačné údaje, nie o projekt.

ParameterHodnotaPoznámka
Teplota vykurovacej vodyokolo 40 °Cnízkoteplotné, veľkoplošné vykurovanie
Teplota povrchu podlahypribližne 27–29 °Cpri vode 40 °C okolo 29 °C
Teplota v miestnosti pre pohodu20–22 °Co 3–4 °C menej ako pri radiátoroch
Hrúbka betónu s potrubímmin. 65 mm, optimálne 72 mmanhydritový poter min. 55 mm
Výška systémovej dosky23–52 mmSOLO 23 mm, DUO 11 33 mm, DUO 20 42 mm, DUO 30 52 mm
Priemer potrubia do dosky14–18 mmnajčastejšie PEX-AL-PEX 16 × 2
Rozostup potrubia10–20 cm10 cm ≈ 10 m/m², 15 cm ≈ 6,7 m/m², 20 cm 5 m/m²
Dĺžka jedného okruhu 16 × 2približne do 80–100 mvrátane prívodov k rozdeľovaču
Tepelný odpor nášľapnej vrstvymax. 0,15 m²·K/Wparkety max. 15 mm, mozaikové max. 9 mm
Rozdeľovač H.P.W.max. 6 barov, +80 °C2 až 12 okruhov, pripojenie 1"

Skutočný rozostup, teplotu vody a počet okruhov určuje výpočet tepelných strát. Orientačný výpočet materiálu urobíte v kalkulačke podlahového kúrenia.

checklistPostup

Montáž podlahového kúrenia krok za krokom

1. Návrh a materiál

Podľa plochy miestností a výpočtu tepelných strát určte rozostup potrubia, počet okruhov a veľkosť rozdeľovača. Spotrebu dosiek počítajte v m², potrubia podľa rozostupu (pri 15 cm približne 6,7 m na m²).

2. Rozdeľovač a skrinka

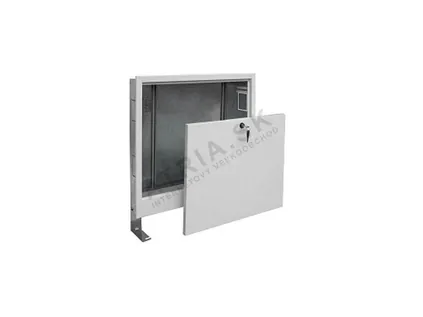

Osaďte skrinku a rozdeľovač čo najbližšie k stredu vykurovanej plochy podlažia. Na prívod a spiatočku pripojte guľové ventily 1" s teplomerom.

3. Dilatačný pás po obvode

Samolepiaci obvodový dilatačný pás 8 × 150 mm nalepte po celom obvode miestnosti. Pás je perforovaný po 1 cm, takže sa ľahko oddeľuje.

4. Kladenie systémových dosiek

Dosky ukladajte tesne vedľa seba tak, aby do seba zapadli zámky na hranách. Fóliu dilatačného pásu prehnite na povrch dosky, aby pri zalievaní nezatiekol betón pod polystyrén.

5. Pokládka potrubia

Potrubie odvíjajte z kotúča a zatláčajte medzi výstupky v zvolenom rozostupe. Pri výstupe z podlahy k rozdeľovaču udržia ohyb 90° fixačné oblúky. Na doske s textíliou kotvite potrubie sponami do tackera.

6. Pripojenie k rozdeľovaču

Každý okruh pripojte na prívod aj spiatočku zverným šróbením (2 ks na okruh), napríklad RCS16 alebo IVAR 16 × 2 ALU-EK. Okruhy si označte podľa miestností.

7. Skúška tesnosti a betónovanie

Sústavu naplňte, odvzdušnite a pred zaliatím overte tesnosť spojov. Do betónovej mazaniny pridajte plastifikátor (7 kg na cca 1 m³ betónu), ktorý zlepší jej zatekanie okolo potrubia.

8. Vyregulovanie a prevádzka

Po vyzretí poteru nastavte prietok každého okruhu prietokomerom na rozdeľovači tak, aby kratšie okruhy nedostávali viac vody ako dlhšie. Následne pripojte izbové termostaty.

plumbingPotrubie

Potrubie, rozostup a dĺžka okruhov

Do systémových dosiek STIROTERMAL patrí potrubie s priemerom 14 až 18 mm. Najčastejšie sa používa päťvrstvové PEX-AL-PEX 16 × 2 s hliníkovou vrstvou, ktorá funguje ako kyslíková bariéra a zároveň drží tvar potrubia po ohnutí. Alternatívou je viacvrstvové potrubie IVAR Alpex Turatec 16 × 2, jednovrstvové PEX 17 × 2 s kyslíkovou bariérou alebo polybutylénové potrubie HEPWORTH 16 mm.

Rozostup kladenia

Spotreba potrubia na 1 m² sa jednoducho vypočíta z rozostupu: pri 10 cm je to približne 10 m/m², pri 15 cm približne 6,7 m/m² a pri 20 cm 5 m/m². Hustejší rozostup sa obvykle volí tam, kde je vyššia potreba tepla – v kúpeľniach a v okrajových zónach pri veľkých oknách. Pri doskách s roztečou výstupkov 50 mm (napríklad DUO 11 a SOLO) uložíte potrubie v rozostupe 10, 15 alebo 20 cm bez merania.

Dĺžka okruhu

Odporúčame, aby jeden okruh potrubia 16 × 2 vrátane prívodného úseku od rozdeľovača nepresiahol približne 80 až 100 m. Väčšie miestnosti rozdeľte na viac okruhov s podobnou dĺžkou – ľahšie sa vyregulujú. Porovnanie všetkých potrubí a tabuľku rozostupov nájdete na stránke Potrubie pre podlahové kúrenie.

tuneRozdeľovač a regulácia

Rozdeľovač, čerpadlo a termostaty

Rozdeľovač rozvádza vykurovaciu vodu zo zdroja do jednotlivých okruhov a umožňuje každý okruh samostatne regulovať, odvzdušniť a v prípade potreby uzavrieť. Jeho kvalita býva často podceňovaná – hoci je to mechanicky pomerne jednoduché zariadenie, pracuje v náročných podmienkach. Rozdeľovače s veľmi tenkou stenou sú síce lacnejšie, no prax ukazuje, že v nich môžu vzniknúť mikropraskliny a únik vykurovacej vody. Ponúkame mosadzné rozdeľovače H.P.W. a nerezové rozdeľovače s prietokomermi od 2 do 12 okruhov – porovnanie nájdete na stránke Rozdeľovače pre podlahové kúrenie, guľové ventily a šróbenia v príslušenstve pre rozdeľovače a skrinky na stránke Skrinky pre rozdeľovače.

Obehové čerpadlo

Ak podlahovka tvorí samostatný okruh alebo sa kombinuje s radiátormi, obeh vody zabezpečuje obehové čerpadlo. Čerpadlá Avansa 25/4/130 (výtlak 4 m) a Avansa 25/6/130 (výtlak 6 m) majú tri rýchlosti, pripojovací závit 6/4" a stavebnú dĺžku 130 mm. Ako poistku proti prehriatiu podlahy možno na prívodné potrubie alebo na rozdeľovač pripevniť príložný termostat AVANSA TH 2A, ktorý pri nastavenej teplote vypne čerpadlo. Viac o čerpadlách nájdete na obehove-cerpadla.sk.

Izbové termostaty

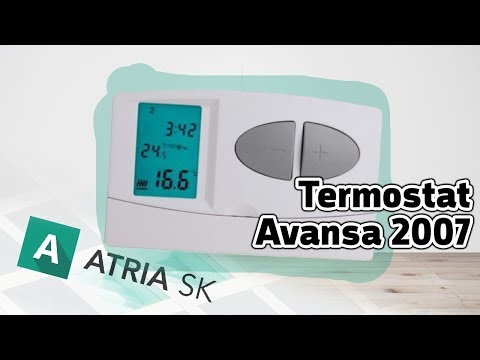

Teplotu v miestnosti riadi izbový termostat. Jednoduchý digitálny AVANSA 2003 udržiava nastavenú teplotu, programovateľný AVANSA 2007 umožňuje nastaviť až 6 zmien teploty denne a bezdrôtový AVANSA 2007 TX komunikuje s prijímačom pri kotle rádiovo, takže netreba ťahať kábel. Pri termostatoch Avansa sa dá zvoliť citlivosť zapínania – výrobca uvádza nastavenie odporúčané pre radiátory aj pre podlahové kúrenie. Viac o termostatoch Avansa nájdete na avansa.sk.

inventory_2Produkty

Produkty pre celý systém podlahového kúrenia

Výber z každej skupiny – od systémovej dosky cez potrubie a rozdeľovač až po čerpadlo a termostat. Cenu a dostupnosť načítavame z e-shopu ATRIA.SK.

floorPodlahové krytiny

Akú nášľapnú vrstvu na podlahové kúrenie

Každá krytina kladie prechodu tepla určitý odpor. S jej vplyvom na výkon treba počítať už pri návrhu vykurovania.

grid_view

Dlažba a kameň

Bežná voľba do kúpeľní, chodieb a kuchýň. Pri návrhu skladby zohľadnite tepelný odpor zvolenej krytiny.

forest

Drevené parkety

Odporúčame parkety z dobre vysušeného tvrdého dreva s hrúbkou max. 15 mm, pri mozaikových parketách max. 9 mm. Parkety z mäkkého dreva sa neodporúčajú.

texture

Koberce a PVC

Pri textilnej krytine počítajte s čiastočným znížením výkonu. Neodporúčajú sa koberce s výškou vlasu nad 10 mm a s gumeným podkladom ani PVC s plstenou podložkou.

helpČasté otázky

Podlahové vykurovanie – často kladené otázky

Akú teplotu má podlaha pri podlahovom kúrení?
Teoreticky 27 až 29 °C. Tepelná pohoda sa pri podlahovom kúrení dosahuje pri teplote miestnosti o 3 až 4 °C nižšej ako pri radiátoroch, takže už pri 20 až 22 °C v miestnosti dosiahnete veľmi komfortnú tepelnú pohodu.
Prečo je podlaha na dotyk chladná, keď kúrenie beží?
Podlahové kúrenie je nízkoteplotné a veľkoplošné. Pri teplote vykurovacej vody okolo 40 °C má podlaha približne 29 °C, čo je menej ako teplota ľudského tela – preto pôsobí pri dotyku chladne, hoci miestnosť vykuruje.
Aký kotol je najvhodnejší pre podlahové vykurovanie?
Z plynových kotlov je najvhodnejší kondenzačný kotol, pretože najvyššiu účinnosť dosahuje pri nízkej výstupnej teplote okolo 40 °C. Podlahovka sa výborne kombinuje aj s tepelnými čerpadlami a slnečnými kolektormi.
Môžem na podlahové kúrenie dať plávajúcu podlahu, parkety alebo koberec?
Áno, s obmedzeniami – s textilnou krytinou treba počítať s čiastočným znížením výkonu už pri návrhu. Tepelný odpor krytiny by nemal byť väčší ako 0,15 m²·K/W. Neodporúčajú sa koberce s výškou vlasu nad 10 mm a s gumeným podkladom, PVC s plstenou podložkou a parkety z mäkkého dreva. Drevené parkety odporúčame z dobre vysušeného tvrdého dreva s hrúbkou max. 15 mm, mozaikové max. 9 mm.
Akú výšku podlahy potrebujem?
Betónová vrstva, v ktorej je uložená rúrka, má mať hrúbku minimálne 65 mm, optimálne 72 mm. Pri anhydritových (sadrových) poteroch je minimum 55 mm. K tomu pripočítajte systémovú dosku (napr. STIROTERMAL DUO 11 má 33 mm) a nášľapnú vrstvu.
Ako sa v podlahe fixujú rúrky?
V praxi sa používajú dva spôsoby – upínacie lišty a systémová doska. Upínanie pomocou systémovej dosky je z hľadiska nákladov aj času najvýhodnejšie, potrubie je dokonale obalené betónom a pri doskách so zámkom nezateká betón pod izoláciu. Pri doske s textíliou sa potrubie kotví sponami do tackera, na kari rohožiach H-clipmi.
Aký rozdeľovač zvoliť?
Rozhoduje počet okruhov, ale aj kvalita. Rozdeľovač s tenkou stenou je lacnejší, no môžu v ňom vzniknúť mikropraskliny a únik vody. Odporúčame mosadzné rozdeľovače H.P.W. alebo nerezové rozdeľovače s prietokomermi – pozrite porovnanie rozdeľovačov.
Je potrebný plastifikátor do betónu?
Odporúčame ho. Plastifikátor PL 10 zlepšuje spracovateľnosť betónovej mazaniny, uľahčuje jej zatekanie okolo potrubia a zlepšuje odolnosť betónu voči praskaniu. Dávkuje sa 7 kg na cca 1 m³ betónu, 10 kg vystačí približne na 25 m² pri hrúbke vrstvy 50 mm.
Na čo slúži obvodový dilatačný pás?
Eliminuje tepelnú rozťažnosť betónu – vykurovaná doska sa pri ohreve rozťahuje a bez dilatácie by tlačila na steny a praskala. Fóliou pásu sa zároveň prekryje okraj systémovej dosky, aby betón nezatiekol pod polystyrén.
Môžem podlahovku kombinovať s radiátormi?
Áno. Pri väčšej podlahovke alebo pri kombinácii podlahového a radiátorového kúrenia sa používajú rozdeľovače osadené s čerpadlom. Podlahovka pracuje s nižšou teplotou vody ako radiátory, preto má mať vlastný okruh. Viac o rozvode k radiátorom nájdete na stránke Rozdeľovače pre radiátory.
Aký termostat je vhodný pre podlahové kúrenie?

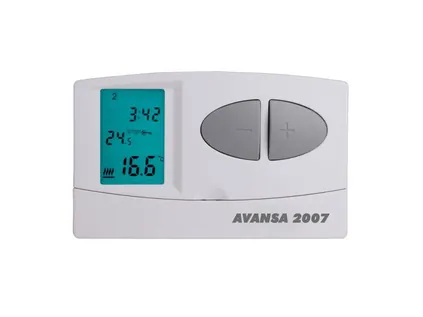

Postačí bežný izbový termostat, napríklad AVANSA 2003, programovateľný AVANSA 2007 alebo bezdrôtový AVANSA 2007 TX. Pri termostatoch Avansa sa dá zvoliť citlivosť zapínania – výrobca uvádza samostatné nastavenie odporúčané pre podlahové kúrenie.
Dá sa podlahové kúrenie urobiť bez betónu?
Áno, suchým systémom STIROTERMAL DRY s výškou 30 mm a hliníkovými roznášacími plechmi UHPS pre potrubie 16 mm. Viac nájdete na suche-podlahove-kurenie.sk a návody k celej podlahovke na podlahove-vykurovanie.sk.
Koľko systémových dosiek potrebujem?
Počítajte s vykurovanou plochou v m² a malou rezervou na prerezy. Jedna tabuľa dosiek DUO a SOLO má 1,12 m², balenie DUO 11 obsahuje 13 tabúľ (14,56 m²), DUO 20 10 tabúľ (11,2 m²) a DUO 30 7 tabúľ (7,84 m²). Prehľad dosiek nájdete na stránke systémová doska na podlahové kúrenie.
Ako dlho trvá, kým sa dá podlahovka prvýkrát zapnúť naplno?
Vyregulovanie a plnú prevádzku robte až po vyzretí poteru. Presné časy a postup prvého nábehu určuje výrobca použitého poteru, preto sa riaďte jeho technickým listom.
Aké obehové čerpadlo použiť pre podlahové kúrenie?

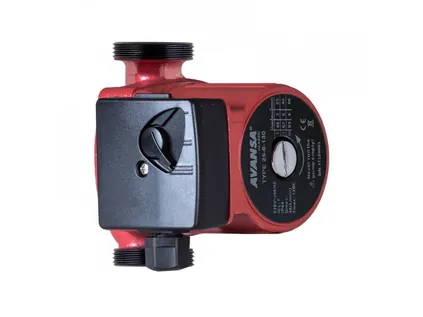

Pri rozdeľovači so zmiešavacou zostavou môžete použiť napríklad obehové čerpadlá Avansa 25/4/130 alebo 25/6/130 s tromi rýchlosťami. Výber podľa výtlaku a prietoku nájdete na obehove-cerpadla.sk, termostaty na termostaty AVANSA.
