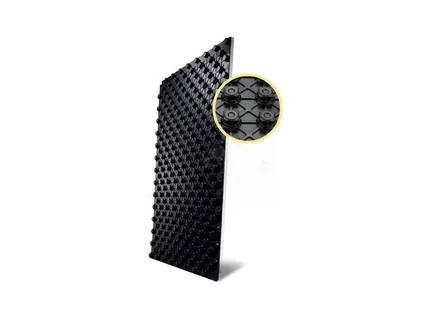

Najvyššia doska radu DUO: celková výška 52 mm, 30 mm izolácie z EPS 120, tvrdená PS fólia 0,6 mm a výstupky pre potrubie 14–18 mm. Pre podlahy, kde je dosť výšky a chcete čo najväčší tepelný odpor priamo v systémovej doske.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Systémovú dosku UHP52 nájdete v e-shope ATRIA.SK pod názvom „Systémová izolačná doska UHP52 (STIROTERMAL DUO 30)“. Z dosiek s výstupkami, ktoré máme v ponuke, je najvyššia – celková výška aj s výstupkami je 52 mm.
Odrazovú vrstvu tvorí tvrdený PS plast hrúbky 0,6 mm, ktorý odráža teplo smerom hore do vykurovacej betónovej dosky a nepustí zálievku do polystyrénu. Doska je podľa popisu určená pre veľmi vysoké zaťaženie – do priemyslu, autoservisov a výrobných hál, ale aj do rodinných domov.
Pod fóliou je 30 mm izolácie z polystyrénu EPS 120 s koeficientom tepelnej vodivosti 0,036 W/(m·K). Tepelný odpor dosky 0,85 m²K/W je najvyšší v rade DUO. Podľa popisu výrobcu má DUO 30 nižšiu hustotu než DUO 11 (UHP51), zato vyšší profil – výber medzi nimi je najmä otázkou výšky skladby, izolácie a zaťaženia. Kompletný systém doplníte o potrubie na podlahové kúrenie, rozdeľovač a príslušenstvo.
Cena dosky je za 1 m². K doske odporúčame potrubie PEX-AL-PEX 16 × 2 mm, plastifikátor do betónu a obvodový dilatačný pás.
DUO 30 je správna voľba všade, kde skladba podlahy počíta s vyššou systémovou doskou a záleží vám na izolácii pod potrubím:
Ak je výška podlahy obmedzená, zvoľte nižšiu STIROTERMAL DUO 20 (42 mm) alebo STIROTERMAL DUO 11 (33 mm). Pri tvrdosti si všimnite, že DUO 30 má pevnosť v ohybe 120 kPa, kým DUO 11 a DUO 20 majú 150 kPa a znesú až 4 000 kg/m².
Medzi doskami DUO vyberáte vždy kompromis medzi výškou, izoláciou a nosnosťou. DUO 30 je na tej strane, kde rozhoduje izolácia a dostatok výšky.
Tepelný odpor 0,85 m²K/W je takmer trojnásobok DUO 11 (0,30 m²K/W) a o polovicu viac než DUO 20 (0,55 m²K/W). Čím viac izolácie je priamo pod rúrkami, tým menšia časť tepla odchádza do stropu alebo podkladu a tým viac ho ide do miestnosti.
Doska má 52 mm, k nej pripočítajte betónovú vrstvu s potrubím (min. 65 mm, optimálne 72 mm, pri anhydrite min. 55 mm) a nášľapnú vrstvu. V novostavbe, kde sa výška podlahy navrhuje od začiatku, to zvyčajne nie je problém; pri rekonštrukcii skontrolujte prahy a dvere.
DUO 30 znesie podľa výrobcu max. 2 400 kg/m² pri pevnosti v ohybe 120 kPa – na obytné priestory aj bežné prevádzky s rezervou. Pre najťažšie podlahy (haly s vozíkmi, príjazdové cesty) odporúčame DUO 11 alebo DUO 20 s nosnosťou 4 000 kg/m².
Bežne sa pod podlahové kúrenie dáva tvrdený polystyrén s hrúbkou okolo 30 mm na poschodí a 60 mm na prízemí. Ak projekt požaduje viac izolácie, než má samotná doska, kladie sa pod DUO 30 ďalšia tepelnoizolačná vrstva.
Každá strana dosky sa prekrýva so susednou. Betón nepretečie pod polystyrén a medzi tabuľami nevznikajú medzery ani úniky tepla.
Osemhranné výstupky (hríby) s prevismi držia potrubie 14–18 mm bez spôn. Rúrka pri betónovaní nevyskočí.
Drobné 5 mm výstupky pod potrubím umožnia zálievke obaliť rúrku aj zospodu – teplo prechádza do betónu po celom obvode.
Odrazová vrstva z tvrdeného PS plastu smeruje teplo hore do vykurovacej dosky a chráni polystyrén pred zálievkou.
| Parameter | STIROTERMAL DUO 30 (UHP52) |
|---|---|
| Typ | systémová izolačná polystyrénová doska s výstupkami |
| Izolačný materiál | EPS 120 |
| Hrúbka izolácie | 30 mm |
| Celková výška s výstupkami | 52 mm |
| Odrazová vrstva | tvrdený PS plast, hrúbka 0,6 mm, čierna |
| Čistý (úžitkový) rozmer tabule | 1400 × 800 mm |
| Čistá plocha tabule | 1,12 m² |
| Priemer potrubia | 14–18 mm |
| Rozteč uloženia potrubia | 50, 100, 150, 200 mm |
| Koeficient tepelnej vodivosti λ | 0,036 W/(m·K) |
| Tepelný odpor dosky | 0,85 m²K/W |
| Pevnosť v ohybe | 120 kPa |
| Maximálne zaťaženie | 2 400 kg/m² |
| Tepelná odolnosť | 80 °C |
| Reakcia na oheň | E (EN 13501-1), B1 (DIN 4102) |
| Balenie | 7,84 m² = 7 tabúľ |
| Krajina pôvodu | EÚ |
| Predaj | cena za 1 m² |
Parametre podľa popisu produktu v e-shope ATRIA.SK. Aktuálnu cenu a dostupnosť vidíte pri produkte vyššie.
Všetky dosky DUO majú tvrdenú PS fóliu 0,6 mm, výstupky pre potrubie 14–18 mm a tabuľu 1400 × 800 mm (1,12 m²). Líšia sa výškou, hrúbkou izolácie a nosnosťou.
| Doska | Celková výška | Izolácia | Tepelný odpor | Pevnosť v ohybe | Max. zaťaženie | Balík |
|---|---|---|---|---|---|---|
| DUO 11 (UHP51) | 33 mm | 11 mm, EPS 150 | 0,30 m²K/W | 150 kPa | 4 000 kg/m² | 14,56 m² (13 tabúľ) |
| DUO 20 | 42 mm | 20 mm, EPS 120 | 0,55 m²K/W | 150 kPa | 4 000 kg/m² | 11,2 m² (10 tabúľ) |
| DUO 30 (UHP52) – táto stránka | 52 mm | 30 mm, EPS 120 | 0,85 m²K/W | 120 kPa | 2 400 kg/m² | 7,84 m² (7 tabúľ) |
| SOLO (UHP50) | 23 mm | bez izolácie | – | tvrdený PS plast 1 mm | neuvádza sa | 22,4 m² (20 tabúľ) |
Aktuálne ceny všetkých dosiek nájdete v cenníku systémových dosiek.
Tabuľa DUO 30 má čistú plochu 1,12 m² (1400 × 800 mm), na 1 m² podlahy teda pripadá približne 0,9 tabule. K ploche pripočítajte asi 5 % na prirezy. V balíku je 7 tabúľ = 7,84 m², takže pri väčších plochách rátajte s vyšším počtom balíkov než pri nižších doskách.
| Vykurovaná plocha | Doska vrátane 5 % rezervy | Počet tabúľ | Celé balíky (7 tabúľ) |
|---|---|---|---|
| 10 m² | 10,5 m² | 10 | 2 |
| 20 m² | 21 m² | 19 | 3 |
| 50 m² | 52,5 m² | 47 | 7 |
| 100 m² | 105 m² | 94 | 14 |
| 150 m² | 157,5 m² | 141 | 21 |
Orientačný výpočet: počet tabúľ = plocha × 1,05 ÷ 1,12 m², zaokrúhlené nahor; balíky = tabule ÷ 7, zaokrúhlené nahor. Cena v e-shope je za 1 m².
Zadajte plochu s potrubím a zvoľte rozostup rúrok. Kalkulačka odhadne počet tabúľ DUO 30, dĺžku potrubia, počet okruhov rozdeľovača a dĺžku obvodového dilatačného pásu.
Ako počítame: potrubie = plocha ÷ rozostup + 10 m prívodov na každý okruh; jeden okruh má najviac približne 90 m. Dosky = plocha ÷ 1,12 m² + 5 % na prerez. Obvod, ak ho nevyplníte, ≈ 4 × √plocha × 1,3. Výsledok je orientačný; podrobnú kalkulačku s ďalšími možnosťami nájdete na podlahove-vykurovanie.eu.
Vyberte počet okruhov. Zostava obsahuje mosadzný rozdeľovač H.P.W.®, dva guľové ventily s teplomerom (prívod a spiatočka) a zverné šróbenia 16 × 2 – dva kusy na každý okruh. Skrinku si môžete pridať. Potrubie, dosky a ďalší materiál sa počítajú podľa plochy, na to slúži kalkulačka.
Skrinku vyberáme podľa dĺžky rozdeľovača s guľovými ventilmi. Zostava sa pridá do košíka e-shopu ATRIA.SK, kde ju ešte môžete upraviť. Ceny sa aktualizujú automaticky.
| Položka | Ks | Spolu |
|---|
Podklad musí byť rovný, čistý a suchý. Nerovnosti vyrovnajte pred kladením dosiek.

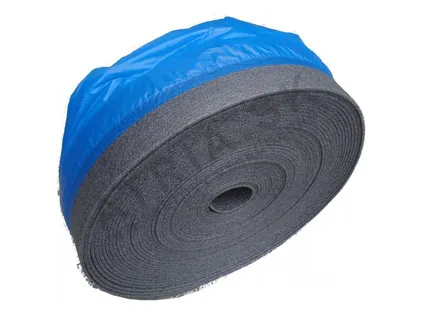

Po obvode miestnosti a okolo stĺpov nalepte obvodový dilatačný pás (napr. DP 50, 8 × 150 mm). Jeho fóliu neskôr preložíte cez okraj dosiek, aby betón nezatiekol pod polystyrén.
Tabule kladte tesne k sebe tak, aby sa zámky na hranách prekrývali. Pri stenách dosky zarežte na mieru.
Rúrku 14–18 mm (napr. PEX-AL-PEX 16 × 2) zatlačte medzi výstupky podľa projektu kladenia. Pri výstupe k rozdeľovaču použite fixačné oblúky 90°.
Konce okruhov pripojte na rozdeľovač zverným šróbením s Eurokónusom (EK). Pred betónovaním nechajte kúrenára okruhy natlakovať a skontrolovať tesnosť.

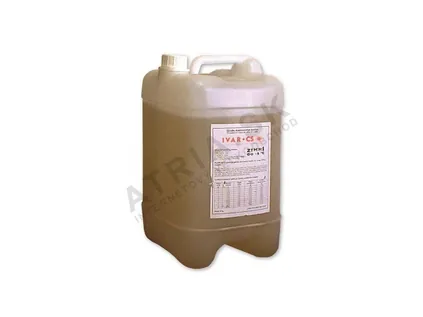

Do betónu pridajte plastifikátor (cca 7 kg na 1 m³). Vrstva nad doskou, v ktorej je rúrka uložená, má mať min. 65 mm, optimálne 72 mm; pri anhydrite min. 55 mm.
Podrobný postup vrátane skladby podlahy nájdete v návode na montáž podlahového kúrenia a v poradni o podlahovom vykurovaní.
Pošlite plochu miestností alebo pôdorys a pripravíme vám zoznam dosiek, potrubia, rozdeľovača a príslušenstva. Technik: +421 917 133 664, e-mail info@atria.sk (Po–Pi 7:30–15:30).
