Systémová doska UHP47 – náhrada a výber podľa výšky podlahy

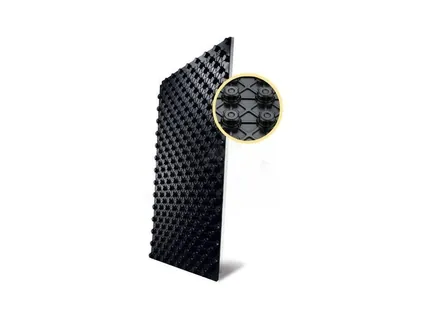

Starý web opisoval UHP47 ako systémovú polystyrénovú izolačnú dosku „pre vysoké zaťaženie, rodinné domy a priemysel s protihlukovou izoláciou“. Predávala sa po tabuliach s plochou 1,04 m² – rovnako ako vtedajšie dosky UHP51 a UHP52 (dnes STIROTERMAL DUO 11 a DUO 30). Technický popis dosky sa nezachoval.

Prečo práve DUO 20

• Stredná výška radu DUO – 42 mm leží medzi DUO 11 (33 mm) a DUO 30 (52 mm), preto je to najbezpečnejšia univerzálna voľba.
• Pre veľmi vysoké zaťaženie – pevnosť v ohybe 150 kPa, tvrdená PS fólia 0,6 mm.
• Montáž bez spôn – potrubie 14–18 mm sa zatlačí medzi osemhranné výstupky s prevismi, zámok na hranách bráni zatečeniu betónu pod dosky.

Čo o UHP47 vieme a čo nie

• Vieme: určenie (vysoké zaťaženie, rodinné domy, priemysel), zmienku o protihlukovej izolácii a plochu tabule 1,04 m².
• Nevieme: celkovú výšku, hrúbku izolácie, tepelný odpor ani priemer potrubia. Bez týchto údajov nemožno povedať, ktorá doska DUO je jej presnou náhradou.

Preto je rozhodujúce, koľko výšky máte v skladbe podlahy – výšku starej dosky zistíte meraním pri otvorenej podlahe alebo z projektu. Podľa nej vyberiete nízku DUO 11, strednú DUO 20 alebo vysokú DUO 30.

Keďže presné rozmery UHP47 nepoznáme, náhradu vyberajte podľa toho, čo potrebujete od novej podlahy. Pomôžu vám štyri otázky:

1. Koľko výšky máte v podlahe?

Odmerajte výšku od nosného podkladu po hotovú podlahu a odpočítajte nášľapnú vrstvu a betón nad potrubím. Betónová vrstva, v ktorej je rúrka uložená, má mať minimálne 65 mm, optimálne 72 mm; pri anhydritovom potere minimálne 55 mm. Zvyšok pripadá na izoláciu a systémovú dosku – podľa toho zvoľte DUO 11 (33 mm), DUO 20 (42 mm) alebo DUO 30 (52 mm).

2. Akú záťaž podlaha ponesie?

DUO 11 a DUO 20 znesú podľa výrobcu až 4 000 kg/m² a majú pevnosť v ohybe 150 kPa, DUO 30 2 400 kg/m² a 120 kPa. Pre rodinný dom vyhovujú všetky tri; do dielne, garáže či haly s prejazdom vozidiel vyberajte DUO 11 alebo DUO 20.

3. Koľko izolácie potrebujete?

Tepelný odpor samotnej dosky je 0,30 m²K/W (DUO 11), 0,55 m²K/W (DUO 20) a 0,85 m²K/W (DUO 30). Bežne sa pod podlahové kúrenie dáva tvrdený polystyrén s hrúbkou okolo 30 mm na poschodí a 60 mm na prízemí – ak skladba vyžaduje viac, položte pod systémovú dosku ďalšiu tepelnoizolačnú vrstvu podľa projektu.

4. Aké potrubie budete klásť?

Všetky dosky DUO sú pre rúrky 14–18 mm, najčastejšie PEX-AL-PEX 16 × 2 mm. Ak ste pôvodne plánovali potrubie 20 mm, preberte riešenie s technikom.

Doska UHP47 sa dnes najčastejšie rieši v dvoch situáciách: pri dokladaní k už položenej ploche (napríklad nová prístavba) a pri kompletnej výmene podlahy. V oboch prípadoch platí:

• Nemiešajte typy v jednej miestnosti – tabule UHP47 (1,04 m²) a DUO (1,12 m²) majú iný rozmer a ich zámky na seba nenadväzujú. Ak je to možné, hranicu systémov dajte do dverí alebo do dilatačnej škáry.
• Vyrovnajte výšku – rozdiel vo výške dosiek doriešte podkladom alebo izoláciou pod doskou tak, aby betón nad potrubím mal všade predpísanú hrúbku.
• Dilatácia po obvode – po obvode miestnosti a okolo stĺpov nalepte obvodový dilatačný pás; jeho fólia prekryje okraj dosiek, aby betón nezatiekol pod polystyrén.
• Nové okruhy na rozdeľovač – ak pribudnú okruhy, overte, či má rozdeľovač voľné vývody, prípadne zvoľte väčší rozdeľovač so skrinkou.
• Tlaková skúška pred betónovaním – okruhy natlakujte a nechajte skontrolovať ich tesnosť; po zaliatí sa k rúrkam už nedostanete.

Celý postup od podkladu po prvé kúrenie nájdete v článku návod na montáž podlahového kúrenia a v našej poradni o podlahovom vykurovaní.
