Klasický rozvod ústredného kúrenia vedie od kotla jednu hlavnú vetvu, z ktorej sa postupne odbočuje k jednotlivým radiátorom. Rozdeľovačový (hviezdicový) rozvod funguje inak: z kotla sa voda privedie do rozdeľovača a z neho vedie ku každému radiátoru samostatná dvojica potrubí – prívod a spiatočka. Každý radiátor tak tvorí vlastný okruh, rovnako ako slučka podlahového kúrenia.
Rozdeľovače na podlahové alebo radiátorové kúrenie slúžia na rozdeľovanie toku vody z kotla k radiátorom alebo do podlahového vykurovania. Najväčšou prednosťou takého riešenia je možnosť regulovať prietok vody do každej vetvy a vyvážiť rozvod radiátorového kúrenia tak, aby vzdialené radiátory dostali dosť teplej vody a blízke neboli prehrievané.
Mosadzný rozdeľovač H.P.W. je podľa popisu výrobcu srdcom sústavy podlahového, prípadne radiátorového kúrenia. Dodáva sa ako kompletná zostava s uzatváracími ventilmi, regulačným šróbením s prietokomermi, automatickým odvzdušňovacím a vypúšťacím ventilom, s pripojením 1" a od 2 do 12 okruhov. Pre radiátorový rozvod platia rovnaké parametre ako pri podlahovke: max. prevádzkový tlak 6 barov a max. teplota +80 °C. Podrobnosti o rozdeľovačoch H.P.W. nájdete na mosadzne-rozdelovace.sk.
Každé vykurovacie teleso má vlastný prívod a spiatočku z rozdeľovača. Pri výmene alebo oprave radiátora uzavriete len jeho okruh a zvyšok domu kúri ďalej.
Prietok do každého radiátora nastavíte prietokomerom priamo na rozdeľovači. Rozvod sa dá vyvážiť bez zásahu na jednotlivých telesách.
Potrubie vedie z rozdeľovača k radiátoru v jednom kuse, bez T-kusov a spojov zaliatych v podlahe. Spoje sú len na rozdeľovači a pri radiátore.
Plastohliníkové potrubie PEX-AL-PEX 16 × 2 si po ohnutí drží tvar a dá sa viesť okolo prekážok bez ďalších tvaroviek.
Pri väčšej podlahovke alebo kombinácii podlahového a radiátorového kúrenia sa používajú rozdeľovače osadené s čerpadlom. Na skrinku s čerpadlom myslite pri výbere veľkosti.
Automatický odvzdušňovací a vypúšťací ventil sú súčasťou rozdeľovača H.P.W. – plnenie, preplach a odvzdušnenie riešite na jednom mieste.
Počty pre jeden radiátor so spodným pripojením napojený na rozdeľovač. Spoločné diely (rozdeľovač, guľové ventily, skrinka) sa počítajú raz pre celý rozdeľovač.
| Diel | Počet na radiátor | Kód | Poznámka |
|---|---|---|---|
| Regulačná sada HPW Set2 | 1 ks | 42467/PRI | hlavica HE Classic, VK armatúra EK × 1/2" (priama alebo rohová) a 2 zverné šróbenia pre pripojenie potrubia pri radiátore |
| Zverné šróbenie na rozdeľovač | 2 ks | RCS16 alebo 500684 | prívod a spiatočka okruhu na rozdeľovači |
| Potrubie 16 × 2 | 2 × vzdialenosť k radiátoru | PEXALPEX 162 | prívod a spiatočka v jednom kuse |
| Fixačný oblúk 90° | podľa vedenia potrubia | 71900102 | pri výstupe potrubia z podlahy k rozdeľovaču aj k radiátoru |
| Okruh na rozdeľovači | 1 okruh | ROZDZ.02H – ROZDZ.12H | počet okruhov rozdeľovača = počet radiátorov (+ rezerva) |
Pre radiátory s bočným pripojením je k dispozícii termoregulačná sada Avansa TH6 (rohové vyhotovenie 1/2", termoregulačný ventil DN15 a kvapalinová hlavica).
Hlavné diely rozdeľovačového rozvodu podľa popisov produktov na ATRIA.SK.
| Produkt | Kód | Parametre | Výbava / obsah |
|---|---|---|---|

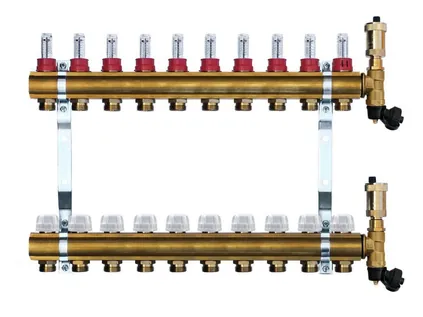

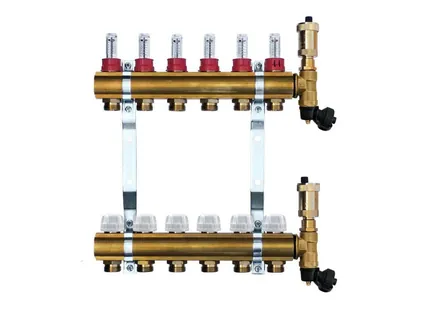

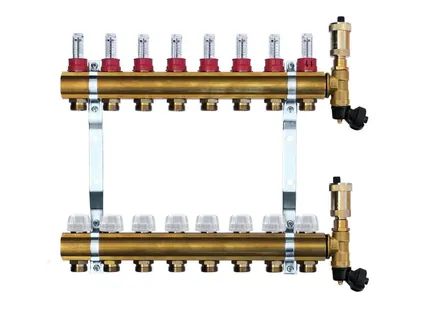

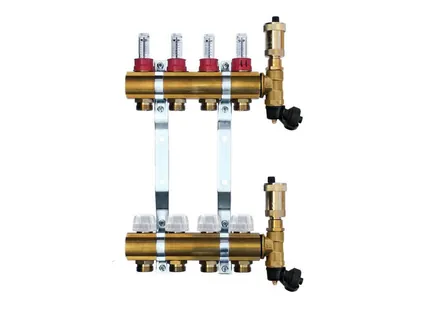

| Mosadzný rozdeľovač H.P.W. | ROZDZ.02H – ROZDZ.12H | 2 až 12 okruhov, pripojenie 1", max. 6 barov, max. +80 °C | uzatváracie ventily, regulačné šróbenie s prietokomermi, automatický odvzdušňovací a vypúšťací ventil; mosadz Ms 58, poniklovaná |
| Regulačná sada HPW Set2 | 42467/PRI | pre radiátory so spodným pripojením, VK armatúra EK × 1/2" | kvapalinová hlavica HPW HE Classic, VK armatúra priama alebo rohová, 2 zverné šróbenia 16 × 2 alebo 15 × 2 |

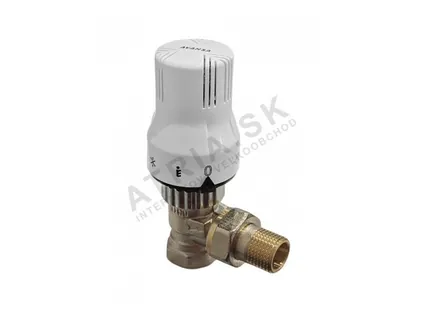

| Termoregulačná sada Avansa TH6 | AVANSA TH6 | bočné pripojenie, rohové vyhotovenie 1/2", ventil DN15 | termoregulačný ventil a hlavica so snímačom kvapaliny, norma EN 215 |

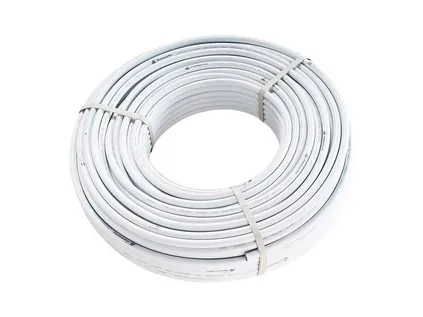

| Potrubie PEX-AL-PEX 16 × 2 | PEXALPEX 162 | 10 bar, 95 °C, hliník 0,20 mm | kyslíková bariéra, rozťažnosť 0,026 mm/m·K |
| Zverné šróbenie 16 × 2 EK | RCS16 | 3/4" Eurokónus, moment 30–40 Nm | pre PEX-AL-PEX a PB 16 mm, k rozdeľovačom aj VK armatúram |
Pri radiátorovom kúrení dbajte, aby teplota vody z kotla neprekročila max. teplotu rozdeľovača +80 °C.
Výber rozdeľovačov H.P.W. a dielov na pripojenie radiátorov. Všetky veľkosti rozdeľovačov od 2 do 12 okruhov nájdete na stránke Rozdeľovače pre podlahové kúrenie a v cenníku.
Orientačná teplota v miestnosti pri jednotlivých stupňoch hlavice podľa popisu sady Avansa TH6.
| Stupeň hlavice | * | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|
| Teplota | 6 °C | 12 °C | 16 °C | 20 °C | 24 °C | 28 °C |
Stupeň * (6 °C) slúži ako ochrana proti zamrznutiu. Pre teplotu okolo 20 °C nastavte stupeň 3.
Pre rozdeľovačový rozvod k radiátorom dnes odporúčame mosadzné rozdeľovače H.P.W., ktoré sú určené pre podlahové aj radiátorové kúrenie. Majú prietokomery na každom okruhu, pripojenie 1" a dodávajú sa od 2 do 12 okruhov. Podrobný popis konštrukcie, rozmery a návod na nastavenie nájdete na webe mosadzných rozdeľovačov.
Každý radiátor bude jeden okruh. Počet okruhov rozdeľovača zvoľte podľa počtu radiátorov na podlaží, ideálne s jedným voľným okruhom v rezerve.
Rozdeľovač osaďte približne do stredu podlažia, aby boli vedenia k radiátorom čo najkratšie a podobne dlhé. Pri poschodovom dome sa obvykle používa samostatný rozdeľovač pre každé podlažie.
Pre radiátory so spodným pripojením regulačnú sadu HPW Set2 s VK armatúrou (priamou alebo rohovou), pre radiátory s bočným pripojením sadu Avansa TH6.
Potrubie PEX-AL-PEX 16 × 2 veďte od rozdeľovača k radiátoru bez spojov. Pri výstupoch z podlahy použite fixačné oblúky 90°.
Okruhy pripojte na rozdeľovač zvernými šróbeniami (2 ks na okruh), sústavu naplňte a odvzdušnite cez automatický odvzdušňovací ventil rozdeľovača.
Prietokomermi nastavte prietok jednotlivých okruhov – dlhšie vedenia a väčšie radiátory potrebujú viac vody, kratšie a menšie menej. Teplotu v miestnostiach potom riadia termostatické hlavice.
Na podlaží je sedem radiátorov so spodným pripojením. Rozdeľovač umiestnite do stredu podlažia, napríklad do chodby, a ku každému radiátoru veďte samostatnú dvojicu potrubí.
Hlavnou výhodou je, že každý radiátor má vlastný okruh – nastavíte ho na jednom mieste, samostatne ho uzavriete a v podlahe nie sú zaliate žiadne odbočky ani spoje. Rozvod sa ľahko vyváži aj vtedy, keď sú radiátory rôzne ďaleko od kotla. Obmedzením je vyššia spotreba potrubia, keďže ku každému radiátoru vedie samostatná dvojica, a potreba miesta na rozdeľovač so skrinkou.
Všetky diely na pripojenie okruhov nájdete na stránke príslušenstvo pre rozdeľovače, potrubie na stránke potrubie PEX-AL-PEX 16 × 2 a fixačné oblúky v sekcii príslušenstvo pre podlahové kúrenie. Ďalšie zostavy pre radiátorový rozvod nájdete aj na rozdeľovače pre radiátorové vykurovanie.
Mnohé domy kombinujú podlahové kúrenie v prízemí alebo v kúpeľni s radiátormi v ostatných miestnostiach. Podlahovka pracuje s nízkou teplotou vody okolo 40 °C, radiátory zvyčajne s vyššou. Preto by mali byť oddelené okruhy – podlahovka na vlastnom rozdeľovači, radiátory na samostatnom rozdeľovači alebo vetve.
Pri väčšej podlahovke alebo pri kombinácii podlahového a radiátorového kúrenia sa používajú rozdeľovače osadené s čerpadlom. Pre obeh vody v takom okruhu môžete použiť obehové čerpadlá Avansa 25/4/130 alebo 25/6/130 s tromi rýchlosťami a ako poistku proti prehriatiu podlahy príložný termostat AVANSA TH 2A. Pri výbere skrinky počítajte s tým, že rozdeľovač s čerpadlom zaberá viac miesta – prehľad nájdete na stránke Skrinky pre rozdeľovače.
