Doska UHP48 na suché podlahové kúrenie – náhrada STIROTERMAL DRY

UHP48 bola na starom webe jediná doska pre vykurovanie bez použitia mokrých procesov – teda pre suché podlahové kúrenie, kde sa potrubie nezalieva betónom. Do polystyrénu EPS sa vkladali roznášacie plechy a do nich potrubie 16 mm. Doska mala hrúbku 30 mm, tabuľu 1200 × 600 mm (0,72 m²) a rozteč uloženia potrubia 150 alebo 300 mm.

Prečo práve STIROTERMAL DRY

• Zhodné parametre – hrúbka 30 mm, tabuľa 0,72 m², potrubie 16 mm, rozteč 150 / 300 mm, tepelný odpor 0,71 m²K/W aj balík 11,52 m² (16 tabúľ).
• Rovnaký princíp – doska sa kombinuje s roznášacím plechom, ktorý rozvádza teplo z rúrky do plochy.
• Pre veľmi vysoké zaťaženie – pevnosť v ohybe 200 kPa, maximálne zaťaženie 2 400 kg/m².

Pri klasickom (mokrom) podlahovom kúrení sa potrubie zaleje betónom alebo anhydritom a teplo do miestnosti odovzdáva celá betónová doska. Suchý systém sa zaobíde bez mokrých procesov – preto ho volia všade, kde nechcete do podlahy dávať betón alebo kde ho konštrukcia neunesie.

Tri vrstvy, ktoré spolu fungujú

• Polystyrénová doska STIROTERMAL DRY – hrúbka 30 mm, izolácia z EPS s tepelným odporom 0,71 m²K/W. Vytvára drážky pre potrubie v rozteči 150 alebo 300 mm.

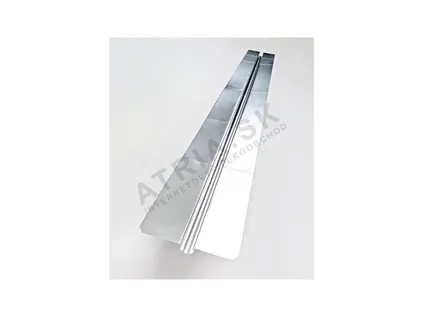

• Roznášací plech UHPS – hliníkový plech 1000 × 120 mm sa vkladá do polystyrénu. Obopína rúrku a rozvádza jej teplo do plochy, ktorú by inak zohrieval betón.
• Potrubie 16 mm – najčastejšie PEX-AL-PEX 16 × 2 mm, ktoré sa zatlačí do plechu.

Kde sa suchý systém hodí

Typicky pri rekonštrukciách, v podkroví, na drevených stropoch a v drevostavbách – teda tam, kde mokrý proces nechcete alebo nie je vhodný. Doska DRY je podľa popisu výrobcu určená aj pre veľmi vysoké zaťaženie (pevnosť v ohybe 200 kPa, max. 2 400 kg/m²).

Doska DRY je priamym nástupcom UHP48 – rozmer tabule, hrúbka aj rozteč sú rovnaké, takže pôvodný projekt kladenia môžete použiť bez úprav. Pri objednávke a montáži však myslite na tieto rozdiely a zásady:

• Iný roznášací plech – k UHP48 sa dodával pozinkovaný plech hrúbky 0,5 mm, dnes je to hliníkový plech UHPS (1000 × 120 × 0,40 mm). Ak dokladáte k staršej ploche, nové plechy použite v celých okruhoch, nie striedavo so starými.
• Len potrubie 16 mm – doska aj plech sú tvarované pre priemer 16 mm. Rúrky 14, 18 či 20 mm do drážok nepatria.
• Plechy nie sú v oblúkoch – plech kladiete do rovných úsekov, preto ich spotreba vychádza približne na 70 % dĺžky potrubia.
• Rovný a únosný podklad – suchý systém nemá betón, ktorý by vyrovnal nerovnosti. Podklad pripravte rovný a suchý.
• Dilatácia po obvode – aj pri suchom systéme oddeľte podlahu od stien obvodovým dilatačným pásom.
• Skúška tesnosti – okruhy pred zakrytím natlakujte a nechajte skontrolovať. Konce okruhov pripojte na rozdeľovač pre podlahové kúrenie zverným šróbením s Eurokónusom.

Postup montáže krok za krokom nájdete na montáž suchého podlahového kúrenia. Ak chcete radšej klasický mokrý systém, pozrite si systémové dosky DUO na zaliatie betónom.
